Рентген-аппарат: устройство и особенности выбора

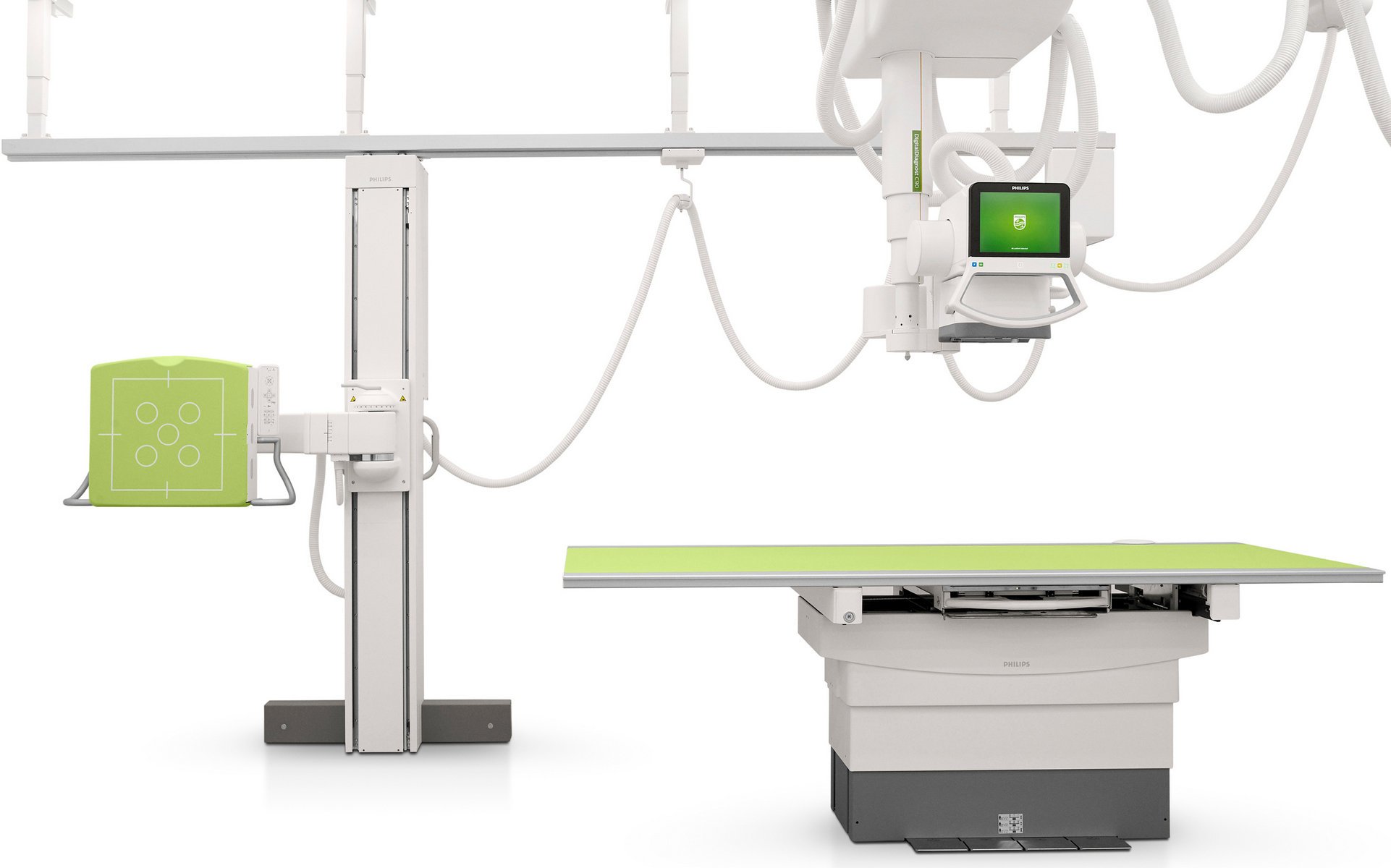

Принцип работы рентгеновского аппарата

Принцип работы рентген-аппарата заключается в способности рентгеновских лучей проникать в ткани с различной плотностью. Рентгенологический аппарат создает излучение, управляет им и фиксирует полученные данные в виде изображения.

Генерация излучения

Процесс начинается в рентгеновской трубке. При подаче высокого напряжения на рентгеновскую трубку, раскаленный катод испускает электроны, которые стремительно движутся к металлической мишени (аноду). В момент столкновения электроны теряют часть своей энергии в виде рентгеновских лучей.

Формирование и направление пучка

Рентгеновский луч выходит из трубки через специальное окно и проходит через систему диафрагм и фильтров, которые формируют узкий, направленный пучок и отсекают «мягкое» излучение рентген-аппарата, не участвующее в формировании изображения.

Взаимодействие с объектом

Направленный пучок проходит сквозь тело пациента. Плотные структуры (кости и металлы) поглощают большую часть лучей, а мягкие ткани (мышцы, жир, воздух) — пропускают их. В результате на изображении элементы внутренней анатомии отображаются в виде теней.

Регистрация изображения

Ослабленный пучок попадает на приемное устройство. В аналоговых системах это кассета со специальной пленкой, в цифровых рентген-аппаратах — электронный детектор (плоскопанельный или линейный), который преобразует изображение в цифровой формат для последующей обработки и хранения.

Основные технические характеристики

При оценке рентген-системы ключевыми являются параметры, определяющие качество снимка, безопасность и производительность.

Мощность генератора излучения (кВт)

Определяет максимальную нагрузку на рентгеновскую трубку. Более высокая мощность (от 30-50 кВт и выше) позволяет выполнять короткие экспозиции, что особенно важно при исследовании плотных структур (например, позвоночника) и при работе с крупными пациентами. Это помогает снизить смазывание изображения из-за движения и повысить его детализацию.

Напряжение на трубке (кВ)

Влияет на способность рентгеновских лучей проникать через разные ткани. Чем выше напряжение, тем лучше лучи проходят через плотные объекты. Низкое напряжение (50-70 кВ) используют для мягких тканей, а высокое (более 120) — для костных структур и пациентов с большим весом.

Теплоемкость анода

Характеристика, определяющая сколько тепла анод может поглотить и рассеять за один цикл работы рентген-аппарата. Более высокая теплоемкость позволяет дольше выполнять работу без перегрева, что обеспечивает надежность системы.

Сила анодного тока (мА) и время экспозиции (с)

Вместе определяют дозу облучения, получаемую пациентом. Произведение этих параметров (мА*с) прямо пропорционально дозе и качеству снимка. Современные аппараты автоматически подбирают оптимальное соотношение мА*с для получения качественного снимка при минимальной дозе.

Тип и параметры детектора

В современных системах (DR) изображение формируется с помощью плоскопанельного детектора. Важными характеристиками являются: размер активной области детектора (например, 43×43 см для грудной клетки), шаг пикселя (обычно 140-200 мкм) и динамический диапазон (способность отображать широкий спектр оттенков серого).

Дозиметрия

Наличие автоматического контроля и ограничения дозы, получаемой пациентом, является обязательным требованием безопасности.

Рентген-системы классифицируются по мобильности, специализации и технологии получения изображения.

По мобильности делятся на:

• стационарные — устанавливаются в специальном кабинете, обладают максимальной мощностью и функционалом;
• мобильные (передвижные) — аппараты на колесной базе для исследований у постели больного в отделениях реанимации и травматологии;
• портативные — компактные моноблоки для работы вне клиники.

По назначению рентген-аппарата (специализации):

• общие (универсальные) — для широкого спектра исследований;
• дентальные — для снимков зубов и челюстей (ортопантомографы, визиографы);
• маммографы — для диагностики молочных желез;
• ангиографы — для контрастного исследования сосудов и сердца;
• С-дуги — для интраоперационного контроля в хирургии и травматологии;
• флюорографы — для профилактического массового обследования органов грудной клетки;
• КТ-системы (компьютерные томографы) — для получения трехмерных изображений.

По технологии получения изображения:

• аналоговые (пленочные) — устаревшая технология, где снимок фиксируется на специальной рентгеновской пленке;
• цифровые с CR-системой — переходная технология, где используется съемная кассета с фосфорной пластиной, которую затем оцифровывают в отдельном сканере;
• цифровые с DR-детектором — современные системы, в которых детектор сразу преобразует излучение в цифровой сигнал.

Режимы работы рентген-аппарата

Режимы рентген-аппарата определяют способы генерации рентгеновского излучения для решения различных диагностических и терапевтических задач.

• Кратковременный (импульсный) режим: аппарат генерирует короткий, мощный импульс рентгеновского излучения для получения одного детализированного снимка (рентгенограммы). Используется для обзорной и прицельной рентгенографии (грудная клетка, зубы, кости).
• Повторно-кратковременный режим: используется в основном при рентгеноскопии (динамического исследования в реальном времени). Аппарат посылает серию коротких импульсов с определенным временным интервалом. Позволяет наблюдать за движением органов или контраста внутри тела, например, при исследовании ЖКТ или в кардиологии.
• Длительный режим: используется в медицине при лучевой терапии (радиотерапии), где требуется непрерывное облучение в течение длительного времени (до 30 минут), а также во флюороскопии для динамического наблюдения в хирургии, кардиологии, урологии при малоинвазивных процедурах, где нужно видеть процессы в реальном времени.
• «Псевдодинамический» режим: Это режим съемки с высокой частотой кадров (до 60 кадров в секунду), используемый для детальной фиксации быстрых движений, например, работы сердца или сосудов. Аппарат снимает в ускоренном темпе, а изображение воспроизводится в замедленном режиме, позволяя точно анализировать динамические процессы при минимальной дозе излучения.

Выбор режима задается оператором на пульте управления или устанавливается автоматически при выборе протокола исследования.

Сферы применения рентген-аппаратов

Рентгенодиагностика остается одним из самых востребованных инструментов в медицине и применяется в разных сферах.

• Травматология и ортопедия: диагностика переломов, вывихов, дегенеративных изменений суставов и позвоночника.
• Пульмонология: исследование легких и органов грудной клетки (включая флюорографию, и обзорную рентгенографию).
• Стоматология: прицельные и панорамные снимки зубов и челюстей (ортопантомографы, визиографы).
• Гастроэнтерология: контрастные исследования желудка и кишечника.
• Ангиология и кардиология: контрастная визуализация сосудов и сердца (ангиография, коронарография) на специализированных ангиографических комплексах.
• Онкология: выявление, мониторинг и контроль опухолевых образований.
• Интраоперационный контроль: навигация и визуализация в ходе хирургических вмешательствах (остеосинтез, эндоваскулярные процедуры) с помощью С-дуг.

Как выбрать рентген-аппарат для клиники

Выбор должен быть основан на последовательном анализе потребностей:

1. Определите клинический профиль и предполагаемый поток пациентов. Обратите внимание на мощность рентген-аппарата: для кабинета с большим объемом исследований нужен мощный стационарный аппарат. Для реанимационного отделения — маневренный передвижной комплекс.
2. Выберите тип детектора: цифровой детектор (DR) или аналоговый. Цифровой рентген-аппарат (DR) — современная система. Обеспечивает лучшее качество изображения, мгновенный результат, значительно снижает дозу облучения, упрощает архивацию и исключает расходы на пленку и химикаты. Аналоговые системы морально устарели и экономически невыгодны в долгосрочной перспективе.
3. Оцените ключевые технические параметры под ваши задачи. Для снимков грудной клетки и конечностей достаточно аппарата средней мощности. Для исследований таза, позвоночника у пациентов с большим весом необходима высокая мощность генератора (от 40-50 кВт) и теплоемкость трубки.
4. Проверьте требования к установке. Стационарный рентген требует отдельного помещения, соответствующего строгим санитарным нормам (экранирование, вентиляция, площадь). Убедитесь в технической возможности размещения (проемы, вес оборудования, нагрузка на перекрытия).
5. Рассмотрите вопросы интеграции и эргономики. Система должна поддерживать стандарт DICOM для работы с PACS (системой архивации). Эргономичный штатив с автоматическим позиционированием экономит время и снижает нагрузку на персонал.
6. Изучите репутацию производителя и сервисные условия. Надежностью отличаются аппараты ведущих мировых брендов (Siemens Healthineers, GE Healthcare, Philips). Критически важны наличие гарантии, доступность запчастей и квалифицированной сервисной службы в вашем регионе.

Требования к установке и обслуживанию

Установка рентген-аппарата проводится только лицензированными организациями, так как требует соответствия строгим нормам: защита от излучения (свинцовые экраны, баритовая штукатурка), специальные помещения (площадь, зонирование, отсутствие влажных зон над кабинетом, отдельная пультовая), автономная вентиляция, стабилизированное питание (возможно, три фазы для мощных), наличие средств защиты для персонала и пациентов (экраны, фартуки, дозиметры).

Обслуживание включает плановое ТО, ежегодную поверку дозиметрического оборудования и физико-технический контроль качества снимков. Только регулярный сервис гарантирует долговечность оборудования и безопасность пациентов.

FAQ:

Как устроен рентген-аппарат?

Устройство рентген-аппарата:

• пульт управления
• устройство позиционирования пациента (штатив, стол)
• генератор высокого напряжения, создающий ток для трубки
• рентгеновская трубка, генерирующая излучение
• система формирования изображения (детектор или кассета с пленкой)

Чем отличается аналоговый рентген от цифрового?

Ключевое отличие — в способе регистрации изображения. Аналоговый использует пленку, требующую химической обработки. Цифровой рентген-аппарат использует электронный детектор, который сразу передает снимок на компьютер. Это обеспечивает лучшее качество снимка, меньшую дозу облучения, быстрый результат и экономию на расходниках.

Где применяются мобильные рентгены?

Переносной рентген незаменим в отделениях реанимации и интенсивной терапии, травматологии, ортопедии — везде, где пациент нетранспортабелен. Портативные используются в полевых условиях, дома у пациента, в небольших частных кабинетах или ветеринарии.

Как выбрать рентген в зависимости от сферы?

Поликлиника/Больница общего профиля: мощный стационарный аппарат с цифровым детектором (DR) для широкого спектра исследований.

Травматологический пункт/Реанимация: передвижной рентген-аппарат с хорошей маневренностью и достаточной мощностью для снимков конечностей и грудной клетки.

Хирургия (операционная): флюороскопическая рентгеновская система типа С-дуга.
