В этой статье подробно разберем, что такое 4D-УЗИ, в чем отличие от 2D- и 3D-исследований и какие уникальные преимущества дает врачам и пациентам.
Что такое 4D-УЗИ

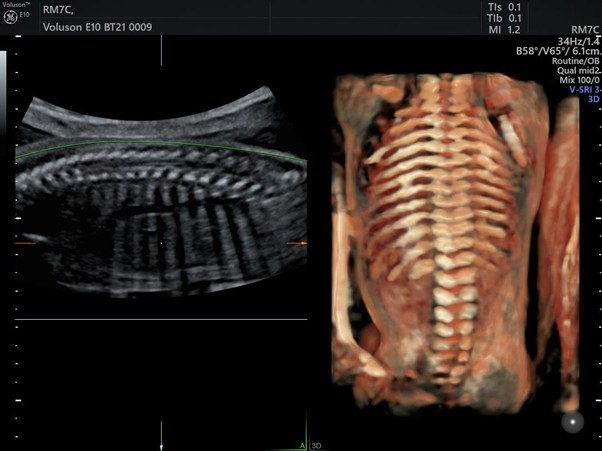

Традиционное 2D-УЗИ дает плоское двухмерное изображение, 3D-УЗИ добавляет объем и глубину. Режим 4D совершил настоящий прорыв, добавив в визуализацию четвертое измерение — время.
4D-УЗИ позволяет в реальном времени наблюдать за движением внутренних структур. Аппарат непрерывно собирает и обновляет объемные данные. По сути, 4D-УЗИ превращает статичную 3D-модель в настоящий фильм.
В чем отличие 4D-, 3D- и 2D-форматов
Чтобы понять, в чем разница между этими технологиями, проще всего представить их как три способа получить и просмотреть информацию об объекте.
| Вид | 2D-УЗИ | 3D-УЗИ | 4D-УЗИ |
| Что показывает | Плоский двухмерный срез | Статичное объемное изображение | Объемное изображение в реальном времени |
| Как выглядит | Черно-белый «срез» органа | Объемная, цветная или монохромная «скульптура» орган. | Живое видео, на котором видно движение |
| Ключевой параметр | Разрешение и контрастность | Объем и форма | Время и динамика |
| Основная цель | Оценка размера, структуры и функции органа (например, измерение толщины стенки сердца) | Оценка формы и объема, выявление аномалий (например, формы лицевых костей плода) | Оценка движущихся процессов, наблюдение за поведением (например, сокращение сердца или мимика плода) |
| Где используется | Рутинные и функциональные исследования | Углубленные исследования анатомии, особенно в акушерстве | Экспертная диагностика, наблюдение за плодом, оценка кровотока |
Таким образом, 2D-УЗИ — это как черно-белая фотография, 3D-УЗИ — как объемная фотография или слепок, а 4D-УЗИ — полноценное видео.
Преимущества 4D-УЗИ
Технология 4D-УЗИ выводит исследование на качественно новый уровень.
Для врачей: повышение диагностической точности
- Оценка движения и функции органов
Динамика помогает выявить аномалии, которые могут быть незаметны на статичном изображении.
- Идентификация сложных структур
Объемная визуализация в динамике позволяет врачам лучше ориентироваться в сложных анатомических областях. Например, в гинекологии это помогает детальнее рассмотреть структуру матки, яичников и выявить потенциальные патологии.
- Точное планирование вмешательств
В некоторых случаях 4D-УЗИ используется для планирования хирургических операций, чтобы хирурги могли предварительно изучить анатомию и динамику интересующей области.
Для пациентов: эмоциональная и психологическая связь
- Формирование связи с ребенком

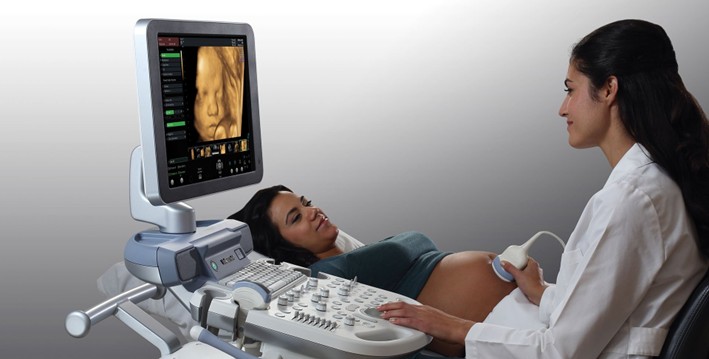

Для будущих родителей 4D-УЗИ становится незабываемым опытом. Они могут впервые увидеть своего ребенка, его мимику (улыбку, зевоту, хмурый вид) и движения (сосание пальца, потягивания). Это создает сильную эмоциональную связь и снижает тревожность.
- Уверенность в здоровье
Наблюдение за активными движениями и поведением плода часто дает родителям дополнительную уверенность в том, что ребенок развивается нормально, что является важным психологическим фактором.
- Уникальный сувенир
Многие клиники предлагают запись видео 4D-УЗИ при беременности, которая становится ценным семейным архивом.
Таким образом, 4D-УЗИ — это инструмент, который сочетает в себе научную точность и бесценный человеческий опыт.
Области применения 4D-УЗИ
Чаще всего 4D-УЗИ упоминается в связи с акушерством и гинекологией, где помогает врачам более точно оценить развитие плода, выявить возможные аномалии и скорректировать ведение беременности. Однако технология активно применяется и в других областях медицины:
- Кардиология
Динамика — ключевой фактор в диагностике сердца. 4D-УЗИ позволяет врачам в реальном времени оценить сократимость миокарда, работу клапанов и кровоток, что особенно важно для выявления пороков сердца у детей и взрослых.
- Общая хирургия и онкология
Врачи получают полную и динамичную картину новообразований, опухолей и других патологий, что облегчает точное определение их границ и расположения.
- Урология и сосудистая хирургия
Технология применяется для оценки изменений в органах мочеполовой системы и для исследования кровотока в сложных сосудистых сплетениях.
Особенности УЗИ-аппаратов с объемным сканированием
Аппараты, способные выполнять 3D- и 4D-УЗИ, отличаются от стандартных 2D-систем не только программным обеспечением, но и специальной аппаратной архитектурой.
Так, для объемного сканирования требуются особые датчики. Наиболее совершенными из них являются матричные, которые оснащены двумерной решеткой из тысяч пьезоэлементов. Эта конструкция позволяет им собирать данные за одно сканирование. В более простых системах используются механические объемные датчики, где ряд элементов вращается внутри корпуса.
Кроме того, трех- и четырехмерное сканирование генерирует огромные объемы данных, которые необходимо обрабатывать в реальном времени. Поэтому УЗИ-аппараты с 4D-функцией оснащены мощными процессорами и передовыми алгоритмами, способными мгновенно реконструировать объемное изображение.
Программное обеспечение превращает сырые данные в детализированную и реалистичную картинку. Ведущие производители используют собственные технологии, которые значительно улучшают качество 3D/4D-визуализации:
- HDlive (GE)
Эта технология использует виртуальные источники света и тени, чтобы придать объемному изображению невероятную реалистичность.
- nSight (Philips)
Обеспечивает высокое разрешение и детализацию.
- Radiantflow (GE)
Позволяет с высокой чувствительностью визуализировать кровоток в объемном изображении, что помогает в оценке васкуляризации структур.
На что обратить внимание при выборе УЗИ-аппаратов с объемным сканированием
Обратите внимание на ключевые особенности, которые влияют на качество диагностики и эффективность работы клиники.
- Тип датчика
Это один из самых важных критериев. Наличие матричных датчиков — главный признак экспертной системы. Убедитесь, что аппарат поддерживает широкий ассортимент объемных датчиков, подходящих для разных исследований (акушерство, кардиология, общая визуализация).
- Качество и реалистичность изображения
Важно выяснить, какие технологии визуализации использует производитель. Системы, предлагающие такие функции, как HDlive (GE), TrueVue (Philips) или CrystalVue (Samsung), создают невероятно реалистичные и детализированные изображения, что повышает уверенность врача в диагнозе и улучшает опыт пациента.
- Функциональность и автоматизация
Помимо базовой 4D-визуализации, оцените наличие специализированных программных пакетов. Некоторые аппараты предлагают автоматические измерения объемов, расчеты размеров органов и другие функции на базе искусственного интеллекта. Это значительно ускоряет рабочий процесс и минимизирует ошибки.
- Универсальность и модульность
Оцените, насколько аппарат универсален. Убедитесь, что он справляется не только с объемным сканированием, но и обеспечивает высокое качество в 2D-режиме и в допплеровских исследованиях. Хорошая модульная система позволяет со временем добавлять новые функции или датчики, расширяя спектр услуг клиники.
Топ-3 аппарата для 4D-УЗИ

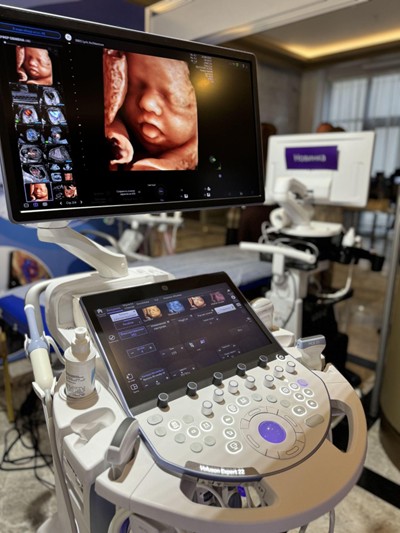

GE Voluson Expert 22
Новейшая система экспертного класса. Оснащена революционными технологиями, которые дают 4D-режиму беспрецедентное качество, такие как Radiantflow и HDlive. Формирует максимально реалистичное изображение с уникальной детализацией. Высокая вычислительная мощность УЗ-сканера обеспечивает безупречную плавность видео в реальном времени.

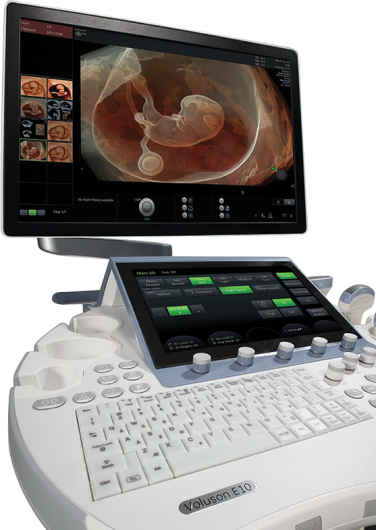

GE Voluson E10
GE Voluson E10 — мировой лидер в области акушерства и гинекологии. Аппарат создан специально для экспертных исследований женского здоровья. Главная особенность — эксклюзивный матричный датчик eM6C, который позволяет получать 4D-изображения с невероятной скоростью и плавностью. Технологии Radiantflow и HDlive придают картинке исключительный реализм и детализацию.

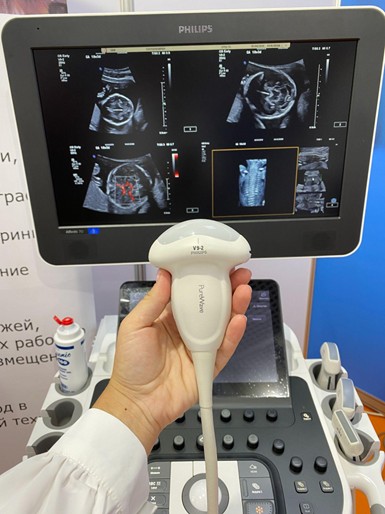

Philips EPIQ Elite
Philips EPIQ Elite — это универсальная система премиум-класса, которая одинаково эффективна как в кардиологии, так и в акушерстве. Ключевая технология — матричные датчики xMatrix с технологией PureWave, которые обеспечивают исключительное качество 4D-изображений и улучшенную глубину проникновения. Функция TrueVue с виртуальным источником света создает реалистичные тени и блики, что делает 4D-визуализацию более информативной и эстетичной.
Заключение
4D-УЗИ — не просто эффектный способ получить красивую картинку, а мощный диагностический инструмент. В сравнении с традиционным 2D-УЗИ, которое предоставляет плоские срезы, и статичным 3D-изображением, 4D-УЗИ дает врачам возможность наблюдать за функциями органов и динамикой патологий в реальном времени.
В конечном счете, 4D-УЗИ значительно повышает диагностическую точность, помогает врачам принимать более взвешенные решения и дарит пациентам бесценный опыт, особенно в акушерстве.
