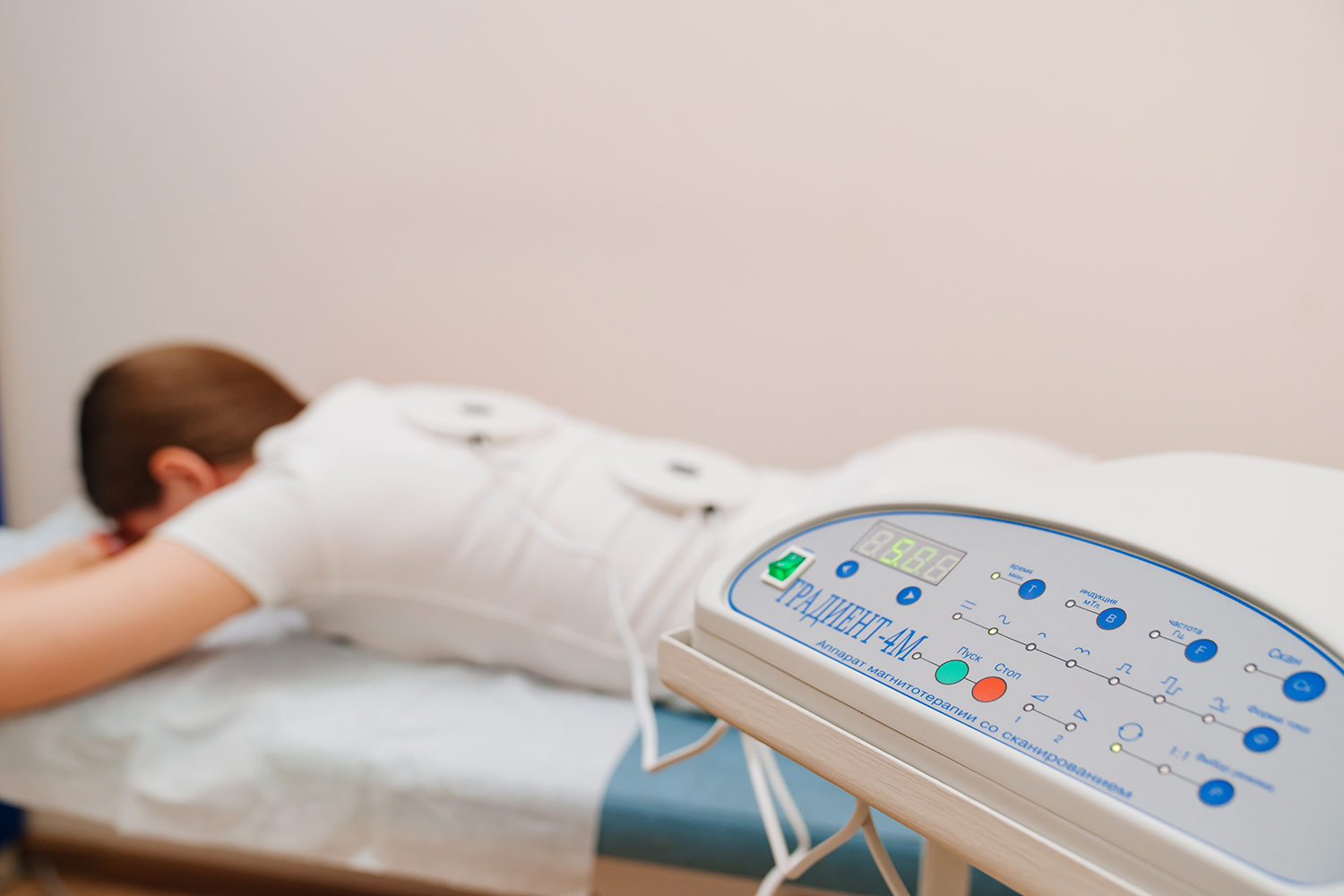

«Градиент-4M» — аппарат магнитотерапии

Аппарат магнитотерапевтический низкочастотный программируемый с режимом сканирования «Градиент-4М» удостоен золотой медали и диплома Нижегородской международной ярмарки в 2004 г., золотой медали и диплома на Московском Международном Салоне инноваций и инвестиций в 2006 г., золотой медали и специального приза жюри на Международном Салоне изобретений в Женеве в 2009 г, золотой медали на Х Московском Международном Салоне инноваций и инвестиций 2010г и золотой медали на 63-ей Международной выставке «Идеи — Изобретения — Новые Продукты» IENA-2011 г. Нюрнберг.

Аппарат предназначен для воздействия электромагнитным полем на ткани организма для:

1) лечения скелетно-мышечных нарушений;

2) облегчения боли (скелетно-мышечного, постоперационного характера);

3) ускорения заживления ран/травм мягких и твердых тканей без выработки терапевтического глубокого тепла.



Класс потенциального риска применения -2а.

Габаритные размеры, масса и основные параметры аппарата соответствуют таблицам 1-3.

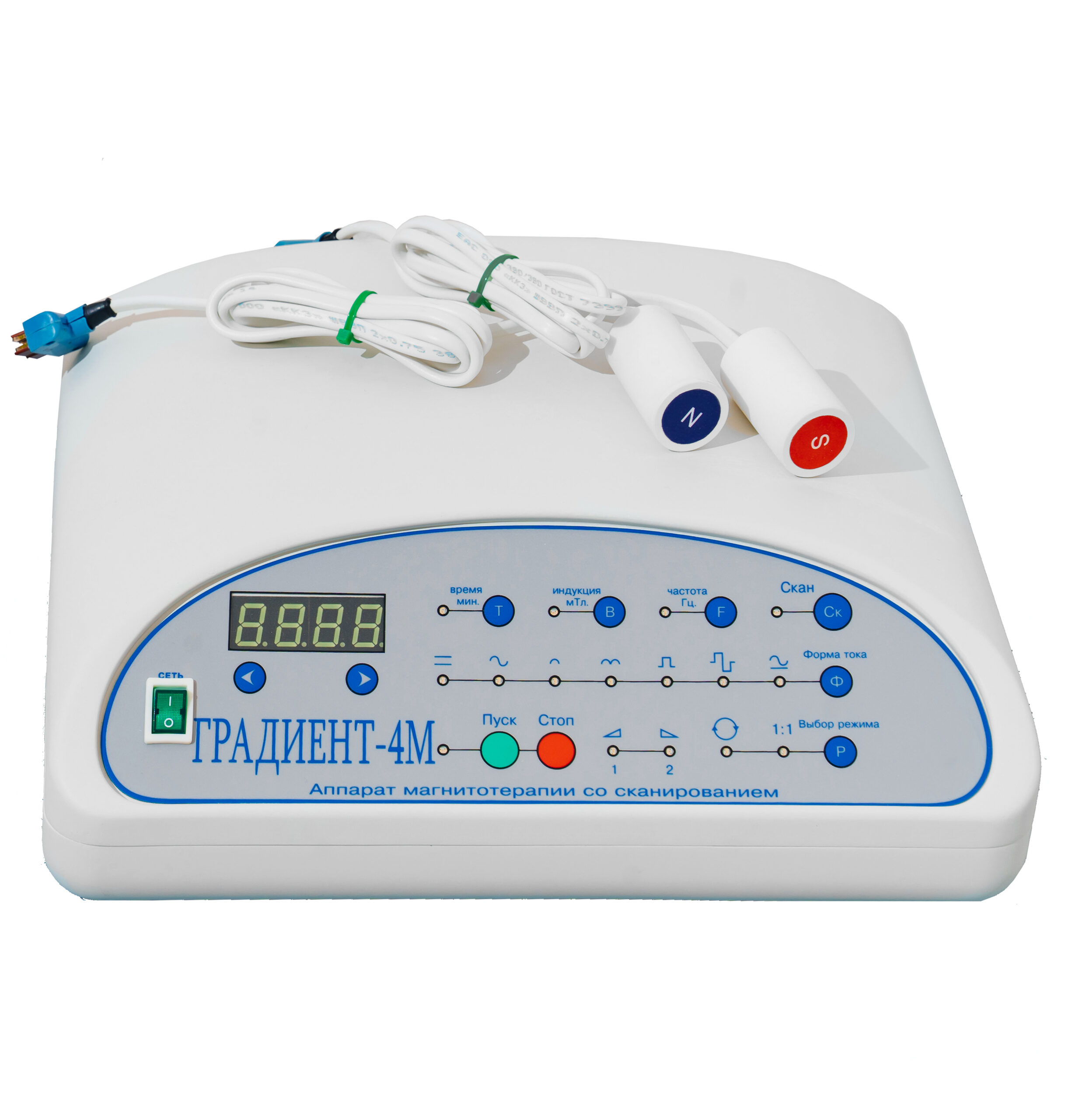

Таблица 1-Электронный блок



Параметр	Значение
Габаритные размеры (ДхШхВ), мм	323х293х100 ±15%
Масса, кг	1.8±0,2
Мощность, потребляемая при номинальном напряжении питания (230 В), не более ВА	70
Наличие дисплея	+
Длина сетевого кабеля (кабеля подключения), м	1,75 ±0,25



Таблица 2-Индукторы



Параметр	Значение
	Индуктор №1 (соленоид)	Индуктор №2 (соленоид)	Индуктор №3 (соленоид)
Габаритные размеры (высота/диаметр),мм	12±2/130±2	12±2/90±2	—
Габаритные размеры (длина/диаметр),мм	—	—	55±7/27±2
Масса, кг	0,375±0,1	0,210±0,05	0,115±0,05



Таблица 3-Предохранитель



Параметр	Значение
Предохранитель ВПБ6	Номинальный ток – 2,0 А, Номинальное напряжение 250 В, Тип — плавкий
Диаметр/длина предохранителя, мм	5/20
Скорость срабатывания предохранителя, мс	20-300





Аппарат обеспечивает проведение процедур с предварительной установкой параметров физических факторов, диапазон и дискретность которых приведены в таблице 4.



Таблица 4-Параметры



Наименование параметра	Поддиапазон	Дискретность Или дискретное значение	Относительное отклонение, не более,  %
Магнитная индукция  (В),   мТл	0,3 – 2	0,3; 0,5; 0,7; 1; 1,5; 2	± 30
	2 – 10	1
	10 — 50	5
Частота магнитного поля  (F),         Гц	0,01 – 0,2	0,01; 0,03; 0,05; 0,09; 0,1; 0,15; 0,2	± 5
	0,2 – 2	0,1
	2 – 100	1
	100 – 150	2
Модуляция		«1:1» или «– » (нет)
Длительность импульсов в режиме модуляция 1:1 (τи ),   с		1	± 5
Длительность паузы между импульсами в режиме модуляция 1:1    (τп),                 с		1	± 5
Продолжительность процедуры  (Т),       мин	1 – 10	1	± 2
	10 – 95	5

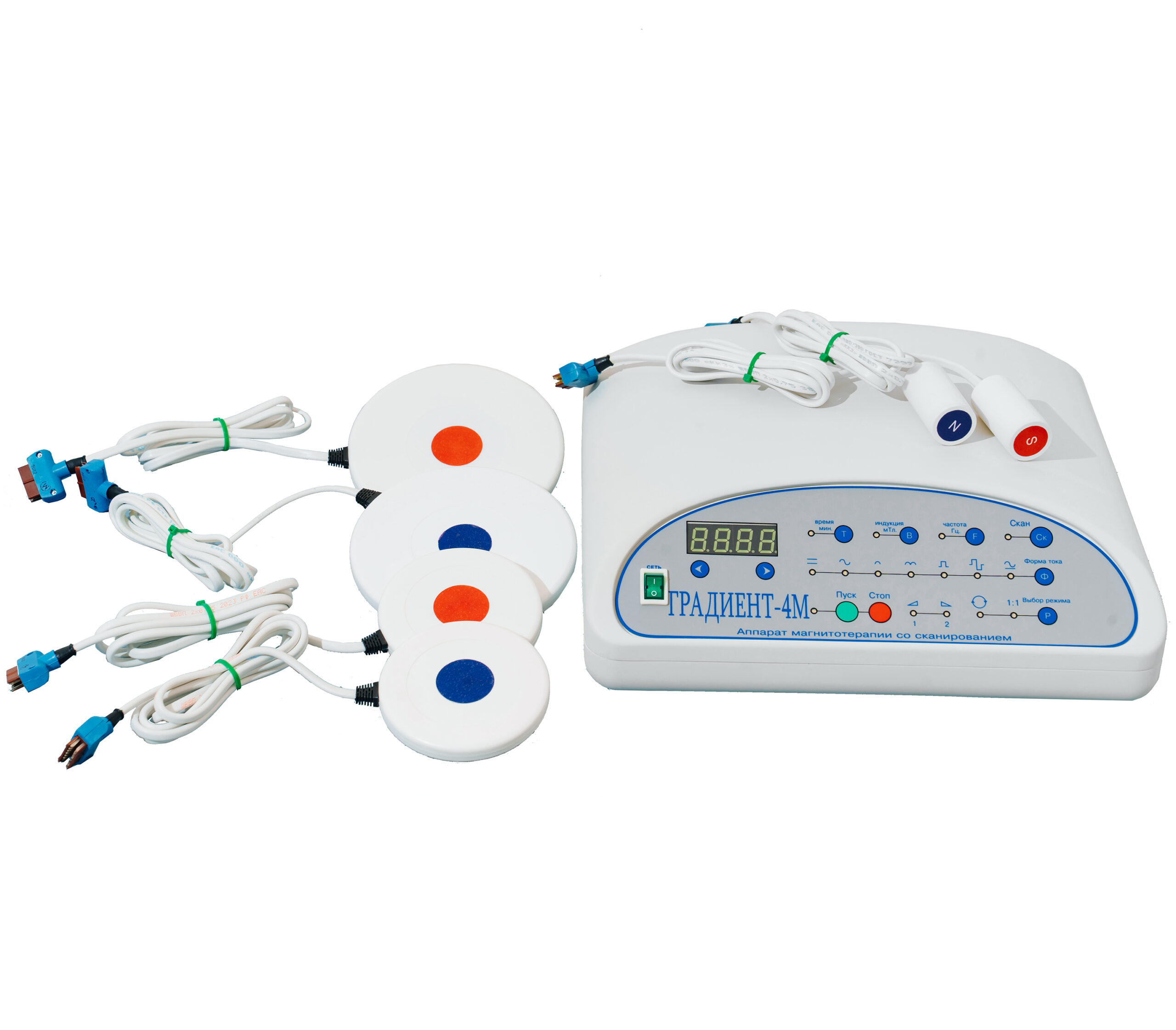

Комплект поставки аппарата включает в себя:

Позиция	Количество, шт
1. Блок электронный	1
2.Индуктор №1 (соленоид)	2
3.Индуктор №2 (соленоид)	2
4.Индуктор №3 (соленоид)	2
5.Руководство по эксплуатации	1
Принадлежности
1.Предохранитель	3
