Philips MR 7700 — МРТ аппарат

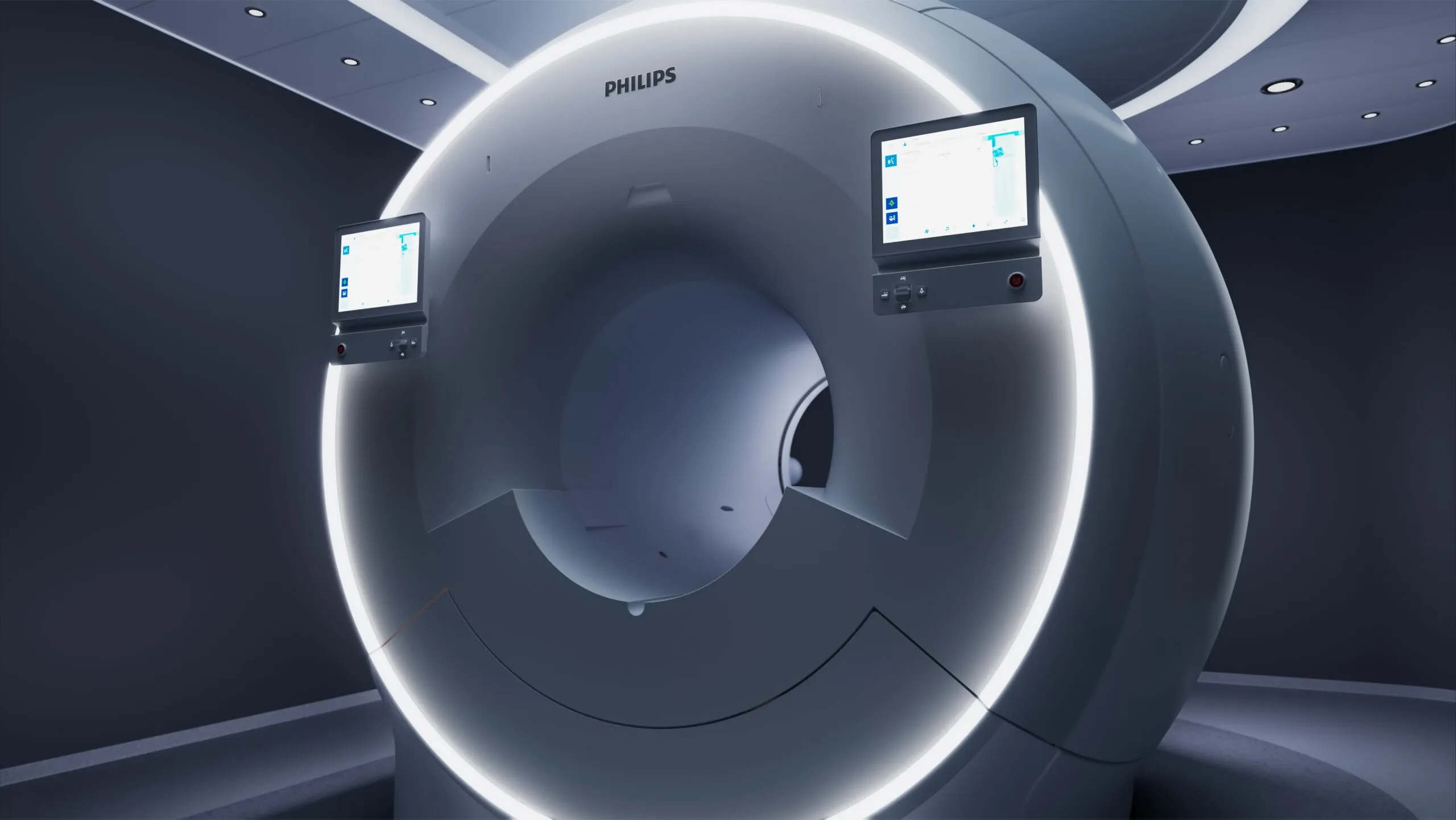

Philips MR 7700 3.0 Т – флагманский МР-томограф нового поколения

Philips MR 7700 – это самая мощная и технологически продвинутая система магнитно-резонансной томографии с напряжённостью поля 3,0 Т, разработанная для решения самых сложных клинических и исследовательских задач. Сочетая рекордные градиентные системы XP с амплитудой 65 мТл/м и скоростью нарастания 220 Тл/м/с, встроенный искусственный интеллект SmartSpeed на основе глубокого машинного обучения, полную мультиядерную поддержку (до шести различных ядер – от протонов до фосфора и натрия) и интеллектуальную РЧ-передачу MultiTransmit 4D с динамической адаптацией в реальном времени, томограф устанавливает новый стандарт скорости, качества и информативности МР-диагностики.

Система Philips MR 7700 обеспечивает ускорение сканирования до трёх раз без потери отношения сигнал/шум, открывает доступ к ранее недоступным методикам – фМРТ с высоким временным разрешением, диффузионной трактографии, количественной спектроскопии и натриевой визуализации жизнеспособности тканей. Благодаря цифровой архитектуре dStream с оцифровкой сигнала непосредственно в катушках и технологии HeliumSave с нулевым выпариванием гелия, MR 7700 не только повышает диагностическую достоверность, но и существенно снижает эксплуатационные расходы.

Система предназначена для крупных медицинских центров, научно-исследовательских институтов и клиник, где требуются максимальная детализация изображений, минимизация времени сканирования, расширение спектра доступных МР-методик и комфорт пациента – всё это делает MR 7700 идеальным выбором для персонализированной медицины и передовой лучевой диагностики.

Содержание

1. Технические характеристики Philips MR 7700
2. Ключевые особенности и преимущества Philips MR 7700
3. Области клинического применения Philips MR 7700
4. Сравнение с Ingenia Elition X
5. Преимущества для вашей клиники
6. Часто задаваемые вопросы (FAQ)
7. Условия постави и сервис



Технические характеристики Philips MR 7700

Магнитная система

Градиентная система (XP)

Радиочастотная система (РЧ)

Программное обеспечение и рабочие процессы

Другие характеристики и требования

Примечание: Некоторые параметры, такие как максимальное разрешение или точные требования к помещению, могут варьироваться в зависимости от итоговой конфигурации системы и условий конкретного контракта.

Ключевые особенности и преимущества Philips MR 7700

1. SmartSpeed – ускорение на основе ИИ без потери качества

В основе Philips MR 7700 лежит запатентованная платформа SmartSpeed, использующая глубокое машинное обучение для реконструкции изображений в реальном времени. Алгоритмы нейросетей анализируют сырые данные и восстанавливают диагностически значимый сигнал даже при существенно сокращённом времени сбора. Это позволяет:

• ускорять сканирование до 3 раз по сравнению с традиционными методами;

• повышать отношение сигнал/шум (SNR) на 30–40 %;

• уменьшать чувствительность к артефактам движения и дыхания;

• применять ускорение к 97 % всех клинических протоколов – 2D, 3D, включая контрастные и функциональные последовательности.
  SmartSpeed интегрирован на уровне системы и не требует ручной настройки – он автоматически адаптируется под каждый протокол и анатомическую область, обеспечивая предсказуемое высокое качество при сокращении времени исследования до 50 %.

2. Градиентная система XP – 65/220 для нейровизуализации и диффузии

Philips MR 7700 оснащён градиентной подсистемой XP с беспрецедентными характеристиками:

• максимальная амплитуда – 65 мТл/м по каждой оси;

• скорость нарастания – 220 Тл/м/с.
  Это на 20 % выше, чем у предыдущего поколения, что открывает новые возможности для:

• функциональной МРТ (фМРТ) с высоким временным разрешением;

• диффузионно-тензорной визуализации (DTI) с 35 % более быстрым сбором;

• трактографии и перфузионных методик (ASL, DSC);

• визуализации мелких структур мозга, спинного мозга и периферических нервов.
  Точность градиентного поля составляет 99,97 % (отклонение < 0,03 %), что гарантирует линейность, однородность и воспроизводимость измерений даже при экстремальных параметрах.

3. Полностью интегрированная мультиядерная визуализация (Multi‑Nuclear)

Philips MR 7700 – первый в отрасли серийный томограф, который позволяет проводить рутинные мультиядерные исследования без нарушения привычного клинического потока. Система поддерживает одновременную работу с ядрами:

• ¹H (протоны) – стандартная МРТ;

• ³¹P – фосфорная спектроскопия метаболизма (энергетический обмен);

• ²³Na – натриевая визуализация (оценка жизнеспособности тканей);

• ¹³C – углеродная спектроскопия (метаболические пути);

• ¹⁹F – фторная визуализация (меченые препараты);

• ²H – дейтериевая спектроскопия (динамические метаболические процессы).
  Всё это достигается без замены оборудования – достаточно установить специализированные передающие/приёмные катушки и активировать соответствующие протоколы. Мультиядерный режим открывает принципиально новые возможности для онкологии (определение лактатного ацидоза), кардиологии (энергетический статус миокарда), неврологии (нейродегенеративные заболевания) и фармакокинетики.

4. MultiTransmit 4D – интеллектуальное управление РЧ-полем

Система использует технологию MultiTransmit 4D с независимыми РЧ-каналами и динамической адаптацией передачи во времени и пространстве. Это обеспечивает:

• снижение локального удельного коэффициента поглощения (SAR) до 40 %, что критично для исследований с высокими напряжённостями и длительными последовательностями;

• однородное возбуждение даже в сложных анатомических зонах (живот, грудная клетка, плечевой пояс);

• улучшение контрастности T1- и T2-взвешенных изображений на 30 %;

• стабильную визуализацию сердца с подавлением артефактов от дыхания и кровотока;

• возможность применения многоимпульсных последовательностей (например, 3D‑TSE, STIR, DIXON) с максимальной эффективностью.
  MultiTransmit 4D работает в режиме реального времени, подстраиваясь под каждого пациента и конкретную область сканирования.

5. Цифровая архитектура dStream и катушки нового поколения

Philips MR 7700 полностью построен на цифровой платформе dStream – оцифровка МР-сигнала происходит непосредственно в приёмных катушках, что исключает потери и искажения при передаче по кабелям. Преимущества:

• увеличение SNR в 1,5–2 раза по сравнению с аналоговыми системами;

• возможность использования до 64 независимых приёмных каналов для одновременного сбора данных;

• поддержка катушек с высоким элементом разрешения (например, 32-канальные для головы, 16-канальные для колена, 18-канальные для спины);

• снижение электрического шума и артефактов внешнего происхождения.
  Катушечный парк MR 7700 полностью цифровой и совместим со всеми современными технологиями параллельного изображения (SENSE, CLEAR).

6. HeliumSave – нулевое выпаривание гелия и экологичность

Инновационная система HeliumSave позволяет полностью отказаться от регулярной дозаправки жидким гелием – замкнутый контур обеспечивает нулевое испарение (0 л/час). Более того:

• объём заправки снижен до 7 литров (против 1500–2000 л в традиционных магнитах);

• время работы без обслуживания – до 2 лет;

• снижены эксплуатационные расходы и требования к инфраструктуре;

• магнит проще в установке и безопаснее при аварийном отключении.



Клинические приоритеты и области применения Philips MR 7700

Нейровизуализация
Рекордные градиенты + MultiTransmit 4D дают возможность выполнять фМРТ с временным разрешением < 500 мс, DTI с 64 направлениями и высоким b-фактором (до 3000 с/мм²), спектроскопию с разрешением 1×1×1 мм³. Это незаменимо при планировании нейрохирургических вмешательств, диагностике деменций, эпилепсии, рассеянного склероза и черепно-мозговых травм.

Кардио-визуализация
Благодаря высокой градиентной производительности и MultiTransmit 4D, Philips MR 7700 обеспечивает качественную МРТ сердца без необходимости задержки дыхания у многих пациентов. Поддерживаются протоколы:

• динамическая оценка сократимости (кино‑последовательности);

• перфузия миокарда с контрастированием;

• визуализация рубцов (отсроченное контрастирование);

• количественный анализ жировой инфильтрации и отёка.

Онкорадиология
Система даёт уникальные возможности для диагностики и мониторинга онкологических заболеваний:

• высокое пространственное разрешение (матрица до 2048×2048) для оценки мелких узлов и метастазов;

• диффузионно-взвешенные изображения с высоким b-фактором для выявления клеточности;

• мультиядерная спектроскопия (³¹P, ²³Na) для оценки метаболического ответа на терапию;

• динамическое контрастное усиление (DCE) с временным разрешением < 3 с.

Опорно-двигательный аппарат
Архитектура dStream + градиенты 65/220 обеспечивают детализацию суставов, связок, менисков и мелких костей с разрешением до 0,2 мм изотропного вокселя. Это идеальный инструмент для спортивной медицины и ортопедии.

Абдоминальная и педиатрическая диагностика
SmartSpeed сокращает время сканирования до 3–5 минут для полного исследования брюшной полости, что критично для детей и пациентов с клаустрофобией. Режим «без апноэ» для печени и поджелудочной железы достигается за счёт компенсации дыхательных артефактов на уровне реконструкции.



Сравнение Philips MR 7700 и Ingenia Elition X

Системы Philips MR 7700 и Ingenia Elition X — флагманские 3.0 Т МР-томографы, но они решают разные задачи. Если Elition X — это высокопроизводительный клинический сканер, то MR 7700 — это исследовательская платформа, созданная для самых сложных диагностических и научных программ.

Градиенты XP: Сердце производительности MR 7700

Ключевое преимущество Philips MR 7700 — это его эксклюзивная градиентная система XP. Именно она обеспечивает превосходство над Ingenia Elition X с градиентами Vega HP:

• Превосходство в диффузионной визуализации (DWI) и нейровизуализации: Philips MR 7700 является системой выбора для получения МР-изображений высочайшего качества. Он позволяет получить на 20% больше функциональных МР-снимков (фМРТ) за одно исследование и на 50% больше направлений в диффузионно-тензорной визуализации (DTI).

• Скорость и качество: По сравнению с Elition X, градиенты XP обеспечивают на 35% более высокое отношение сигнал/шум (SNR), что напрямую влияет на качество изображения, и позволяют сократить время сканирования до 35%.

Мультиядерность: Исследовательский потенциал MR 7700

В то время как Ingenia Elition X сфокусирована на клинических задачах, MR 7700 открывает двери в мир мультиядерной визуализации. Это означает, что томограф может работать не только с протонами (¹H), но и с другими ядрами, такими как фосфор (³¹P), натрий (²³Na) и углерод (¹³C). Это дает возможность получать уникальную метаболическую информацию о тканях, что критически важно для передовых исследовательских программ в онкологии, неврологии и кардиологии.

Искусственный интеллект: SmartSpeed против Compressed SENSE

Обе системы используют ИИ для ускорения сканирования, но по-разному:

• MR 7700 использует SmartSpeed — технологию на основе глубокого машинного обучения. Она анализирует сырые данные и реконструирует изображения, позволяя достичь максимальной скорости без потери качества.

• Ingenia Elition X использует Compressed SENSE. Это более ранняя, но проверенная технология, которая также значительно ускоряет 2D- и 3D-сканирование, сокращая время исследований до 50%.

Вывод: Для кого какая система?

• Выбирайте Philips MR 7700, если:

  • Ваш центр занимается передовыми научными исследованиями в области нейровизуализации, онкологии и других направлениях.

  • Вам требуется максимально возможное качество диффузионных изображений и поддержка мультиядерных исследований.

  • Бюджет позволяет приобрести самую мощную и технологичную систему на рынке.

• Выбирайте Philips Ingenia Elition X, если:

  • Ваш приоритет — высокая пропускная способность отделения и решение широкого спектра клинических задач.

  • Вам нужно надежное, скоростное и проверенное решение для повседневной диагностики.

  • Исследовательские задачи не требуют мультиядерной визуализации.

Philips MR 7700 открывает перед вашей клиникой ряд стратегических преимуществ, выводя диагностику, исследовательские возможности и экономическую эффективность на принципиально новый уровень.



Преимущества для вашего медцентра

Непревзойденное качество диагностики

Главное преимущество системы — градиентная система XP с амплитудой 65 мТл/м и скоростью нарастания 220 Тл/м/с. Это дает следующие возможности:

• Высокое качество диффузионных исследований (DWI): Это система выбора для получения изображений высочайшего качества. Вы сможете проводить исследования на 35% быстрее при том же пространственном разрешении или получить на 35% более высокое отношение сигнал/шум (SNR) за то же время. Дополнительный SNR открывает возможность сканирования с повышенным пространственным разрешением, что критично для выявления мелких очагов.

• Превосходство в нейровизуализации: Система позволяет получить на 20% больше последовательностей фМРТ за одно исследование или на 50% больше направлений в диффузионно-тензорной визуализации (DTI). Врачи отмечают, что с MR 7700 опухоли визуализируются лучше. Это напрямую влияет на точность диагностики и планирование лечения.

• Меньше артефактов, выше четкость: Отличная линейность градиентов минимизирует искажения даже при большом поле обзора (FOV), а подавление артефактов движения в диффузионных TSE-последовательностях позволяет сократить время сканирования до 15%.

Повышение клинической эффективности и пропускной способности

Philips MR 7700 создан для того, чтобы справляться с высокими нагрузками, не жертвуя качеством.

• Максимальная скорость: Технология SmartSpeed на основе ИИ позволяет ускорять сканирование почти в 3 раза без потери качества. Это означает, что вы сможете принимать больше пациентов и сократить время ожидания.

• Быстрые комплексные исследования: Полное исследование всего тела с комплексными последовательностями и качественной DWI выполняется всего за 30–35 минут. Один из пользователей отметил, что система позволяет проходить большинство неврологических протоколов очень быстро, сводя к минимуму время, необходимое для точного исследования.

• Уверенность в кардиологии: Кардиологические протоколы, включая стресс-перфузию и функциональную оценку, стали простыми и надежными, поддерживая высокую диагностическую достоверность.

Расширение исследовательских и клинических горизонтов

MR 7700 — это не просто клинический сканер, это мощная исследовательская платформа.

• Мультиядерная визуализация: Система является первой в отрасли, предлагающей полностью интегрированное решение для мультиядерной визуализации и спектроскопии. Она позволяет исследовать до шести различных ядер (например, фосфор, натрий), открывая новые клинические пути в онкологии, неврологии и других областях без потери комфорта для пациента.

Повышение комфорта пациентов и экономическая эффективность

• Комфорт для пациентов: Система имеет широкую апертуру гентри 70 см, что снижает дискомфорт даже для крупных пациентов. Решение Ambient Experience с динамическим освещением и проекцией помогает снизить стресс во время процедуры.

• Экономия на обслуживании: Благодаря технологии HeliumSave достигается нулевое испарение гелия (0 л/час). Это не только снижает эксплуатационные расходы, но и делает систему экологичной.

• Гибкость модернизации: Программа SmartPath позволяет модернизировать существующую систему Ingenia до уровня MR 7700, что является экономически эффективным способом получить все преимущества новой платформы.

Philips MR 7700 — это стратегическая инвестиция в будущее вашей клиники. Она обеспечивает:

• Непревзойденное качество диагностики, особенно в нейровизуализации и онкологии.

• Высочайшую производительность, позволяющую увеличить пропускную способность.

• Уникальные исследовательские возможности благодаря мультиядерной визуализации.

• Высокий комфорт для пациентов и экономическую эффективность для клиники.

Это идеальный выбор для медицинских центров, стремящихся быть на переднем крае лучевой диагностики и персонализированной медицины



Часто задаваемые вопросы (FAQ)

1. Что такое Philips MR 7700 и для каких задач он предназначен?

Philips MR 7700 — это флагманский МР-томограф с напряжённостью поля 3,0 Т, оснащённый градиентной системой XP и искусственным интеллектом. Он создан для решения самых сложных клинических и исследовательских задач: нейровизуализация, онкология, кардиология, мультиядерные исследования. Система обеспечивает максимальную скорость, качество и диагностическую информативность, подходит для крупных медицинских центров и научных институтов.

2. Какие ключевые технологии заложены в MR 7700?

Томограф объединяет пять передовых инноваций:

• Градиенты XP (65 мТл/м, 220 Тл/м/с) — рекордная производительность.

• SmartSpeed — ускорение на основе глубокого машинного обучения (до 3× быстрее).

• Мультиядерная визуализация — поддержка до 6 ядер (¹H, ³¹P, ²³Na, ¹³C, ¹⁹F, ¹²⁹Xe).

• MultiTransmit 4D — интеллектуальное управление РЧ-полем в реальном времени.

• HeliumSave — нулевое испарение гелия и экономия обслуживания.

3. Чем градиентная система XP превосходит предыдущие поколения?

Градиенты XP обеспечивают амплитуду 65 мТл/м и скорость нарастания 220 Тл/м/с — это на 45% выше, чем у предшественников. Преимущества:

• На 35% быстрее диффузионное сканирование (EPI) при том же разрешении.

• На 35% выше отношение сигнал/шум (SNR) за то же время.

• На 20% больше фМРТ‑последовательностей и на 50% больше направлений DTI.

• Исключительная линейность — минимальные искажения даже при большом поле обзора.

4. Как работает технология ускорения SmartSpeed?

SmartSpeed — это платформа на основе глубокого машинного обучения, сочетающая Compressed SENSE и адаптивные нейросети. Она автоматически анализирует сырые данные, снижает шум и реконструирует изображения с высокой точностью. Результат:

• Ускорение сканирования почти в 3 раза без потери качества.

• Повышение разрешения до 65%.

• Применимость к 97% клинических протоколов (2D/3D, включая контрастные и функциональные).
  Не требует ручной настройки — адаптируется под каждый протокол.

5. Какие мультиядерные исследования доступны на MR 7700?

Система — первая в отрасли с полностью интегрированной мультиядерной поддержкой. Вы можете исследовать до шести ядер:

• ¹H — стандартная МРТ.

• ³¹P — энергетический метаболизм (онкология, кардиология).

• ²³Na — жизнеспособность тканей (инсульт, опухоли).

• ¹³C — метаболические пути (исследования).

• ¹⁹F — визуализация меченых препаратов.

• ¹²⁹Xe — лёгочная вентиляция и газообмен.
  Переключение между ядрами выполняется как выбор обычного протокола, без замены оборудования.

6. Какова скорость выполнения полного исследования на MR 7700?

Благодаря SmartSpeed и мощным градиентам полное исследование всего тела с комплексными последовательностями и качественной DWI выполняется за 30–35 минут. Неврологические протоколы проходят ещё быстрее, что минимизирует время пребывания пациента в кабинете и повышает пропускную способность отделения. Это особенно важно для перегруженных центров и пациентов, которым трудно долго сохранять неподвижность.

7. Каковы требования к помещению для установки MR 7700?

Для установки требуется:

• Минимальная площадь помещения: 3,4 м × 5,3 м.

• Высота потолка не менее 2,56 м.

• Электропитание: 400 В, 3-фазное, 50/60 Гц.

• Поле рассеяния 5 Гаусс — примерно 4,2 метра от изоцентра.
  Однако реальные параметры зависят от конфигурации кабинета. Philips предоставляет индивидуальный инжиниринг и помощь в подготовке помещения.

8. Как работает технология HeliumSave и в чём её экономическая выгода?

HeliumSave — это запатентованная система замкнутого цикла охлаждения, которая позволяет полностью исключить испарение жидкого гелия (0 л/час). Объём заправки снижен до 7 литров (вместо 1500–2000 л в обычных магнитах). Преимущества:

• Экономия на регулярных дозаправках (до 90% затрат).

• Сокращение времени простоев на обслуживание.

• Экологичность и безопасность.

• Срок службы без дозаправки — до 2 лет.

9. Какие опции повышают комфорт пациента во время исследования?

Philips MR 7700 оснащён широкой апертурой гентри 70 см, что снижает клаустрофобию и позволяет обследовать пациентов весом до 250 кг. Дополнительно:

• Система Ambient Experience — динамическое освещение и проекции для снижения стресса.

• Сниженный акустический шум (на 8–10 дБ тише предыдущих моделей).

• Интеллектуальный датчик дыхания Vital Eye (бесконтактный) для уменьшения артефактов.

• Быстрые протоколы сокращают время нахождения в тоннеле до минимума.

10. Доступны ли программы модернизации и сервисной поддержки?

Да, Philips предлагает:

• Программу SmartPath — модернизацию существующих систем Ingenia 3.0T до уровня MR 7700 с экономией до 40–50% бюджета и минимальным временем простоя.

• Круглосуточную техническую поддержку с удалённой диагностикой (iPatient) — специалисты мониторят состояние оборудования в реальном времени.

• Обучение персонала на месте и доступ к онлайн-ресурсам.

• Гарантию 24 месяца с возможностью продления до 5 лет.



Условия постави и сервис

Условия поставки

• Страна производства: Нидерланды.

• Срок поставки: Как правило, составляет до 60–90 календарных дней с момента заказа. Точный срок зависит от конфигурации и условий конкретного контракта.

• Комплектация: Оборудование поставляется в комплекте с необходимой документацией. В стоимость часто включены монтаж, ввод в эксплуатацию и обучение персонала работе на новом томографе.

Гарантийные обязательства

• Стандартный срок гарантии: На новое оборудование устанавливается гарантия сроком от 12 месяцев.

• Важное уточнение: Условия гарантии на профессиональное медицинское оборудование, к которому относится MR 7700, детально описываются в индивидуальном договоре поставки или купли-продажи.

Сервисное обслуживание и техническая поддержка

• Авторизованный сервис: Обслуживание осуществляется нашим авторизованными сервисным центром Philips.

• Минимизация простоев: Ключевая задача сервиса — обеспечить минимальное время простоя оборудования. Для этого предусмотрен быстрый доступ к запасным частям и выезд сертифицированных инженеров для диагностики и ремонта.

• Послегарантийное обслуживание: По истечении гарантийного срока мы предлагаем платное сервисное обслуживание. Для дорогостоящего медицинского оборудования обычно заключается отдельный сервисный контракт на плановое техническое обслуживание и ремонт.

• Удаленный мониторинг: Для превентивного выявления проблем и сокращения времени простоя используется проактивный удаленный мониторинг, диагностика и поддержка.

Все детали, включая точные сроки, стоимость и расширенные сервисные опции, фиксируются в индивидуальном договоре, который заключается при покупке. Получить коммерческое предложение и узнать подробности можно у менеджеров нашей компании.
