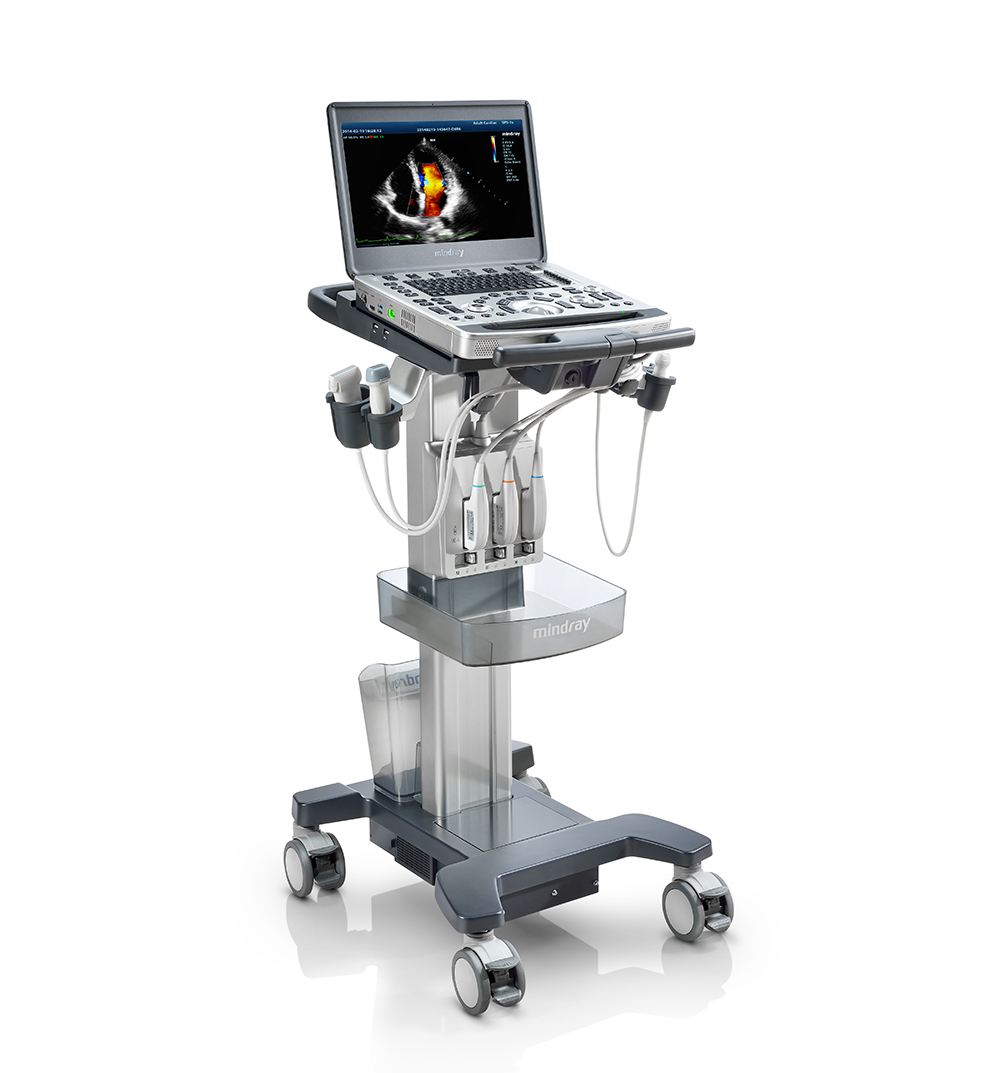

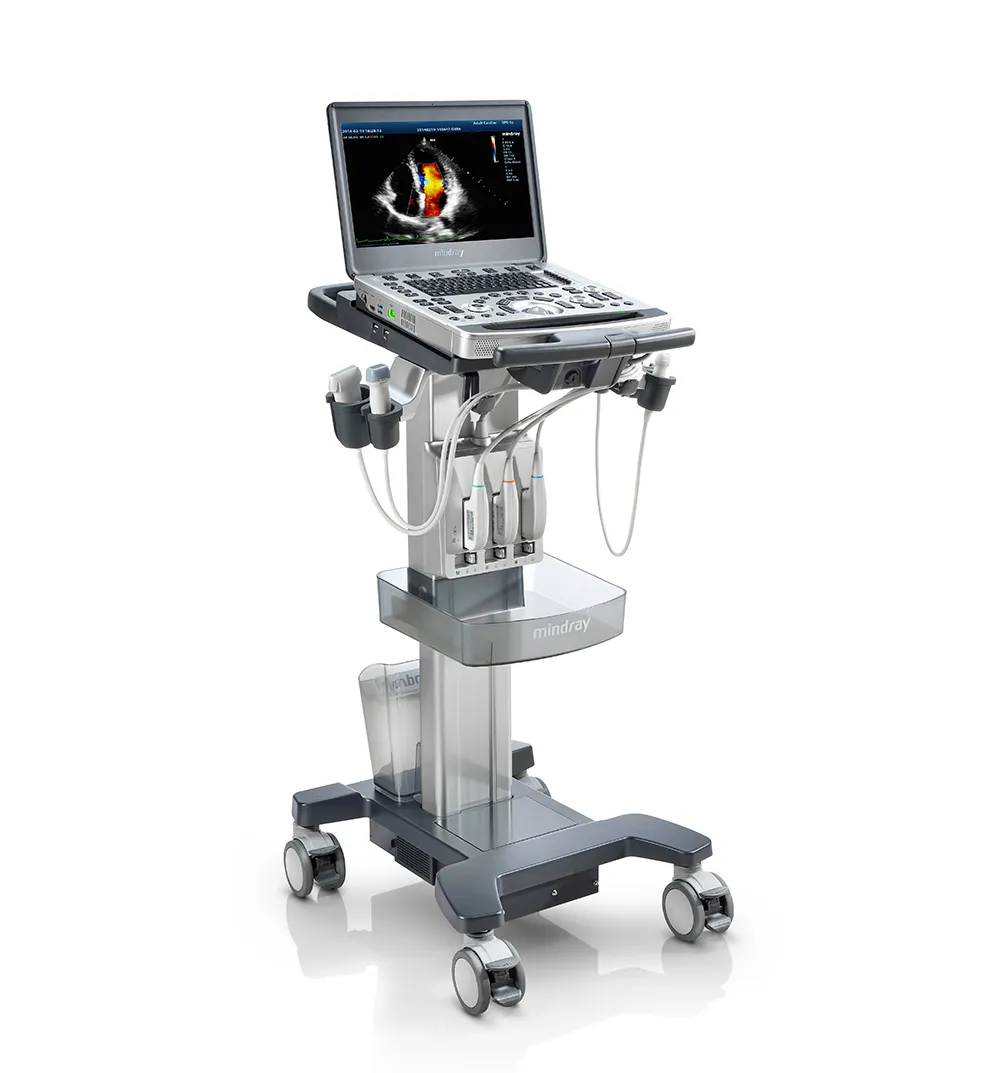

Mindray M9 — портативный УЗИ-аппарат экспертного класса с mQuadro, 3T | Купить, цена, характеристики

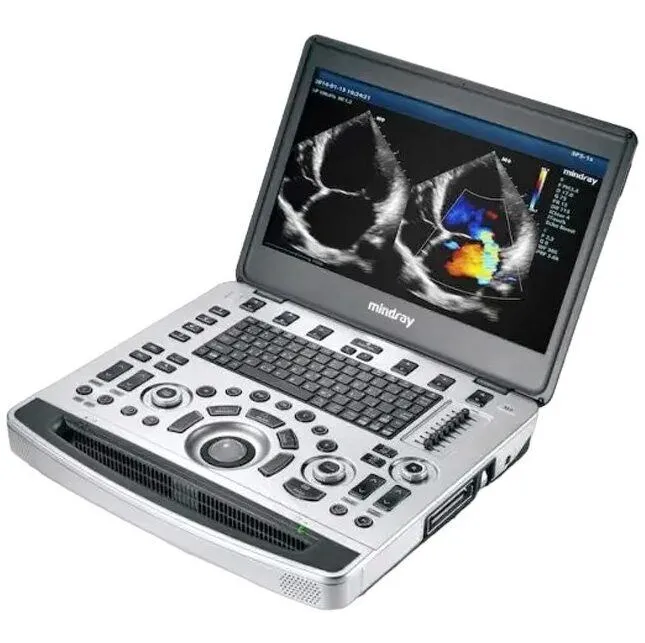

Mindray M9 — это портативная ультразвуковая система экспертного класса, созданная для врачей, которым требуется мощность стационарного аппарата в мобильном формате. Аппарат выполнен на инновационной платформе mQuadro с передовой архитектурой, мощной параллельной обработкой и интеллектуальными алгоритмами, которые обеспечивают лучшее проникновение и более высокое разрешение. M9 оснащён запатентованной технологией датчиков 3T на основе монокристаллов, которая обеспечивает расширение диапазона частот, повышенную чувствительность и улучшенное соотношение сигнал/шум. Тонкий корпус из магниевого сплава, 15,6″ светодиодный HD-монитор, 3 активных порта для датчиков, встроенный аккумулятор на 90 минут автономной работы (до 3,5 часов с тележкой iPower) делают Mindray M9 идеальным выбором для клиник с широким спектром задач — от абдоминальной диагностики и кардиологии до акушерства, гинекологии, сосудистых исследований и интервенционных процедур.
Mindray M9 был впервые представлен в октябре 2014 года на ежегодной встрече Американского колледжа врачей неотложной помощи (ACEP) в Чикаго как премиальная портативная ультразвуковая система. В октябре 2015 года на конгрессе RSNA система получила обновление с технологией Smart Doppler для оптимизации сосудистых исследований. В России аппарат зарегистрирован под номером РЗН 2017/6115 от 18 августа 2017 года (дубликат выдан 30 июня 2021 года) со сроком действия бессрочно. M9 остаётся актуальной моделью и продолжает поставляться на рынок — в 2026 году система была представлена на 71-й выставке CMEF.
В этой статье вы найдёте полные технические характеристики Mindray M9, обзор режимов сканирования, инновационных технологий и датчиков, узнаете цену и получите ответы на часто задаваемые вопросы.
Содержание
-
Технические характеристики Mindray M9
- Области применения
- Ключевые преимущества Mindray M9
- Режимы сканирования
- Инновационные технологии Mindray M9
- Датчики для Mindray M9
- Сравнение Mindray M9, M8 и M7
- Часто задаваемые вопросы (FAQ)
-
Заключение и условия покупки
Технические характеристики Mindray M9
| Параметр |
Значение |
| Тип системы |
Портативный УЗИ-сканер (laptop-формат) |
| Диагностический класс |
Экспертный |
| Производитель |
Shenzhen Mindray Bio-Medical Electronics Co., Ltd. |
| Страна производства |
Китай |
| Основной монитор |
15,6″ светодиодный тонкий HD-монитор, 1920×1080 |
| Корпус |
Тонкий корпус из магниевого сплава |
| Порты для датчиков |
3 активных порта (1 на корпусе, до 3 с тележкой) |
| Встроенный накопитель |
SSD 256 ГБ |
| Время автономной работы |
До 90 минут (встроенный аккумулятор) |
| Время работы с тележкой iPower |
До 3,5 часов |
| Габариты |
390 × 362 × 59 мм |
| Вес |
5,8 кг (с аккумулятором) |
| Регулировка высоты тележки |
32–42 дюйма |
| Режимы визуализации |
B, M, Color, PW, Power/DirPower, THI, iScape, Color M, Эластография, LVO |
| Эластография |
Natural Touch — компрессионная |
| Подключение |
DICOM, USB, Ethernet, Wi-Fi |
| Гарантия |
от 12 месяцев |
Области применения
Mindray M9 — это универсальная система для широкого спектра клинических задач:
- Кардиология — эхокардиография взрослых и детей, TDI (тканевой допплер), Stress Echo с LVO, TT-QA (количественный анализ движения тканей)
- Абдоминальные исследования — печень, желчный пузырь, поджелудочная железа, почки
- Акушерство и гинекология — исследование плода, 3D/4D-визуализация
- Сосудистая диагностика — периферические сосуды, Smart Doppler для оптимизации изображения
- Педиатрия и неонатология — исследование детей и новорождённых, C11-3s для неонатального головного мозга
- Урология — трансректальные и трансвагинальные исследования, V11-3Ws
- Опорно-двигательный аппарат (MSK) — суставы, связки, сухожилия
- Неотложная медицина — FAST-протокол, диагностика у постели пациента
- Анестезиология — нервные блокады, интраоперационный мониторинг, TEE-датчик
- Интервенционные процедуры — биопсии с iNeedle
- Онкология — UWN⁺ Contrast Imaging для контрастных исследований
Ключевые преимущества Mindray M9
Платформа mQuadro — ультразвуковая архитектура
mQuadro — это ультразвуковая платформа Mindray, состоящая из интеллектуальных алгоритмов, мощной параллельной обработки, передовых процессоров передачи и приёма сигналов и аппаратной архитектуры промышленного уровня. Это обеспечивает премиальное качество изображения с расширенными возможностями анализа и постобработки.
Технология датчиков 3T с монокристаллами
3T Transducer Technology™ — это запатентованная технология Mindray, которая использует трёхслойную конструкцию согласования для более высокой чувствительности, более широкой полосы пропускания и улучшенного соотношения сигнал/шум. В сочетании с монокристаллическими элементами технология обеспечивает лучшее проникновение и улучшенную динамику цветового потока, особенно при сканировании сложных пациентов.
15,6″ светодиодный HD-монитор
15,6-дюймовый светодиодный HD-монитор с разрешением 1920×1080 обеспечивает превосходное качество изображения и широкие углы обзора. Тонкий корпус из магниевого сплава делает систему лёгкой (всего 5,8 кг) и прочной.
Мобильность и автономность
- Вес 5,8 кг — система легко переносится одной рукой
- До 90 минут автономной работы — встроенный литий-ионный аккумулятор
- До 3,5 часов работы с тележкой iPower
- Регулировка высоты тележки — 32–42 дюйма
- Ультратонкий дизайн — 390 × 362 × 59 мм
Расширенные диагностические возможности
- UWN⁺ Contrast Imaging — ультраширокополосная нелинейная контрастная визуализация с обнаружением второй гармоники и нелинейных первичных сигналов
- Natural Touch Elastography — компрессионная эластография с высокой чувствительностью к жёсткости и хорошей воспроизводимостью
- LVO with Stress Echocardiography — контрастирование левого желудочка во время стресс-ЭхоКГ для лучшей визуализации эндокарда
- TT-QA — количественный анализ движения тканей для оценки локальной сократимости миокарда
Интеллектуальные инструменты
- iClear™ — подавление зернистости с автоматическим распознаванием структур
- iBeam™ — пространственный компаундинг для улучшения визуализации
- PSHI™ — гармоническая визуализация с фазовым сдвигом
- FCI — частотная合成 визуализация для однородности поля
- Free Xros M™ — свободное размещение линии M-режима под любым углом
- TDI — тканевой допплер для оценки движения миокарда
- Smart Doppler — интеллектуальное слежение с непрерывной оптимизацией
Организация рабочего процесса
- iStation™ — система управления информацией о пациентах
- iStorage™ — прямая передача изображений и отчётов на ПК по сетевому кабелю
- DICOM — интеграция в PACS
- SSD 256 ГБ — для хранения исследований и ведения базы данных пациентов
Режимы сканирования
Аппарат поддерживает все современные режимы ультразвуковой диагностики:
| Режим |
Описание |
| B-режим (2D) |
Высококачественная визуализация в реальном времени |
| M-режим |
Оценка движения структур |
| Цветовой M-режим (Color M) |
Оценка движения с цветовым кодированием |
| Анатомический M-режим (Free Xros M™) |
M-режим под произвольным углом (до 3 линий одновременно) |
| Криволинейный анатомический M-режим (Free Xros CM™) |
M-режим по кривой линии для оценки движения миокарда |
| Цветовое допплеровское картирование (Color Doppler) |
Визуализация кровотока |
| Энергетический допплер (Power Doppler) |
Высокочувствительная оценка низкоскоростного кровотока |
| Направленный энергетический допплер (DirPower) |
С определением направления потока |
| Импульсно-волновой допплер (PW) |
Количественная оценка кровотока |
| Постоянно-волновой допплер (CW) |
Оценка высокоскоростных потоков (с датчиками CW2s/CW5s) |
| Тканевой допплер (TDI) |
Оценка движения миокарда |
| iScape™ View |
Панорамное сканирование в реальном времени |
| Stress Echo с LVO |
Стресс-эхокардиография с контрастированием ЛЖ |
| UWN⁺ Contrast Imaging |
Контрастная визуализация в ультрашироком диапазоне |
| Natural Touch Elastography |
Компрессионная эластография |
| 3D/4D-визуализация |
Объёмная реконструкция (с соответствующими датчиками) |
Инновационные технологии Mindray M9
- mQuadro Platform —新一代 ультразвуковая платформа с интеллектуальными алгоритмами и параллельной обработкой
- 3T Transducer Technology™ с монокристаллами — трёхслойная конструкция для высокой чувствительности
- Echo Boost™ — адаптивная обработка сигнала для усиления слабого эхосигнала
- UWN⁺ Contrast Imaging — ультраширокополосная нелинейная контрастная визуализация
- Natural Touch Elastography — компрессионная эластография
- TT-QA (Tissue Tracking with Quantitative Analysis) — количественный анализ движения тканей
- LVO with Stress Echo — контрастирование левого желудочка при стрессе
- iClear™ — подавление зернистости
- iBeam™ — пространственный компаундинг
- PSHI™ — гармоническая визуализация с фазовым сдвигом
- FCI (Frequency Compound Imaging) — частотная合成 визуализация
- Free Xros M™ / CM™ — анатомический M-режим под любым углом
- Smart Doppler — интеллектуальное слежение
- iZoom™ — полноэкранный режим
- iStation™ / iStorage™ — управление информацией и передача данных
- DICOM — интеграция в PACS
Датчики для Mindray M9
Система поддерживает 3 активных порта и совместима с широким спектром датчиков с технологией 3T Transducer Technology™:
Конвексные датчики (абдоминальные, акушерство)
| Модель |
Основное применение |
| C5-1s |
Взрослые абдоминальные, MSK, OB/GYN, педиатрия, сосуды (FOV 61°, радиус 60 мм) |
| C6-2Gs |
Плод, абдоминальные, интервенционные, педиатрия (FOV 92°, радиус 20 мм) |
| C11-3s |
Неонатальные абдоминальные, неонатальная кардиология, неонатальный головной мозг, неврология, педиатрия (FOV 100°, радиус 15 мм) |
Линейные датчики (сосуды, поверхностные структуры, MSK)
| Модель |
Основное применение |
| L12-4s |
MSK, нерв, неврология, педиатрия, малые органы, поверхностные, сосуды (FOV 38 мм) |
| L14-6Ns |
MSK, нерв, неврология, педиатрия, малые органы, поверхностные, сосуды (FOV 38 мм) |
| L16-4Hs |
Интраоперационный, MSK, нерв, поверхностные, сосудистая хирургия (FOV 25 мм) |
| L14-6Ws |
Молочная железа, MSK, нерв, малые органы (FOV 50 мм) |
| L10-3s |
MSK, нерв, малые органы, сосуды (FOV 34 мм) |
| L20-5s |
MSK, нерв, малые органы, поверхностные (FOV 29 мм) |
Секторные / Фазированные датчики (кардиология)
| Модель |
Основное применение |
| SP5-1s |
Взрослые абдоминальные, взрослая кардиология, взрослый головной мозг, педиатрическая кардиология (FOV 90°) |
| P10-4s |
Неонатальные абдоминальные, неонатальная кардиология, неонатальный головной мозг, педиатрия (FOV 90°) |
| P7-3s |
Неонатальные абдоминальные, неонатальная кардиология, неонатальный головной мозг, педиатрия (FOV 90°) |
Чреспищеводные датчики (TEE)
| Модель |
Основное применение |
| P7-3Ts |
Взрослая кардиология (FOV 90°) |
| P8-3Ts |
Педиатрическая кардиология (FOV 90°) |
Внутриполостные датчики (гинекология, урология)
| Модель |
Основное применение |
| V11-3Ws |
OB/GYN, урология (FOV 173°, радиус 11 мм) |
Специализированные датчики
| Модель |
Основное применение |
| CW5s |
Педиатрическая кардиология, сосуды (CW 5.0 МГц) |
| CW2s |
Взрослая кардиология, взрослый головной мозг, педиатрическая кардиология (CW 2.0 МГц) |
Сравнение Mindray M9, M8 и M7
| Характеристика |
Mindray M7 |
Mindray M8 |
Mindray M9 |
| Позиционирование |
Высокий класс |
Высокий класс |
Экспертный класс |
| Платформа |
Предыдущее поколение |
mQuadro |
mQuadro |
| Технология датчиков |
3T |
3T |
3T с монокристаллами |
| Монитор |
15″ |
15.6″ |
15.6″ HD (1920×1080) |
| Вес |
~7 кг |
~6 кг |
5.8 кг |
| UWN⁺ контраст |
Нет |
Нет |
Да |
| Natural Touch эластография |
Нет |
Нет |
Да |
| Stress Echo с LVO |
Нет |
Опционально |
Да |
| TT-QA |
Нет |
Опционально |
Да |
| TEE-датчики |
Опционально |
Да |
Да (P7-3Ts, P8-3Ts) |
| Целевая аудитория |
Клиники с ограниченным бюджетом |
Универсальная диагностика |
Экспертная кардиология, критические состояния |
Что выбрать? Mindray M9 — это флагманская модель с UWN⁺ контрастом, Natural Touch эластографией, Stress Echo с LVO, TT-QA и TEE-датчиками. Mindray M8 — проверенная временем система, но с базовым набором функций. Mindray M7 — модель предыдущего поколения для клиник с ограниченным бюджетом.
Часто задаваемые вопросы (FAQ)
1. Сколько стоит Mindray M9?
Цена варьируется в зависимости от комплектации. Для точного расчёта с учётом лизинга или рассрочки свяжитесь с нашими менеджерами.
2. Какая гарантия на Mindray M9?
Стандартная гарантия — от 12 месяцев. Возможно расширение гарантийного обслуживания до 36 месяцев.
3. Сколько весит Mindray M9?
Вес системы составляет 5,8 кг (с аккумулятором).
4. Какой размер экрана?
15,6″ светодиодный HD-монитор с разрешением 1920×1080.
5. Сколько портов для датчиков?
3 активных порта (1 на корпусе, до 3 с тележкой).
6. Поддерживает ли аппарат 3D/4D-визуализацию?
Да, система поддерживает 3D/4D-визуализацию с соответствующими датчиками.
7. Есть ли в системе эластография?
Да, поддерживается Natural Touch Elastography — компрессионная эластография с высокой чувствительностью к жёсткости.
8. Есть ли в системе ИИ-инструменты?
Да, система оснащена Smart Doppler (интеллектуальное слежение), iClear (подавление зернистости), iBeam (пространственный компаундинг), TT-QA (количественный анализ движения тканей) и Auto PW trace (автоматическая трассировка).
9. В какой стране производится Mindray M9?
Производство — Китай (Shenzhen Mindray Bio-Medical Electronics Co., Ltd.).
10. Какое регистрационное удостоверение в России?
Система зарегистрирована под номером РЗН 2017/6115 от 18 августа 2017 года, срок действия — бессрочно.
11. Можно ли приобрести систему в лизинг?
Да, мы предлагаем лизинг и рассрочку. Наши менеджеры помогут подобрать оптимальную финансовую схему.
12. Для каких исследований подходит Mindray M9?
Для кардиологии, абдоминальных исследований, акушерства, гинекологии, сосудистых исследований, педиатрии, неонатологии, урологии, MSK, неотложной медицины, анестезиологии, интервенционных процедур и онкологии.
13. Какие датчики совместимы с Mindray M9?
Система совместима с датчиками C5-1s, C6-2Gs, C11-3s, L12-4s, L14-6Ns, L16-4Hs, L14-6Ws, L10-3s, L20-5s, SP5-1s, P10-4s, P7-3s, P7-3Ts, P8-3Ts, V11-3Ws, CW5s, CW2s.
14. Что такое UWN⁺ Contrast Imaging?
UWN⁺ (Ultra-Wideband Non-linear Plus) — технология контрастной визуализации, которая обнаруживает и использует как вторую гармонику, так и нелинейные первичные сигналы, создавая изображения с повышенной чувствительностью и меньшим расходом контрастного вещества.
15. Чем Mindray M9 отличается от Mindray M8?
Mindray M9 поддерживает UWN⁺ контраст, Natural Touch эластографию, Stress Echo с LVO, TT-QA и TEE-датчики. Mindray M8 — система предыдущего поколения с базовым набором функций.
Заключение и условия покупки
Mindray M9 — это портативная ультразвуковая система экспертного класса, которая предлагает широкий спектр клинических возможностей в компактном формате ноутбука. Аппарат весом всего 5,8 кг оснащён 15,6-дюймовым светодиодным HD-монитором (1920×1080), SSD 256 ГБ и встроенным аккумулятором на 90 минут автономной работы (до 3,5 часов с тележкой iPower). Система поддерживает 3 активных порта для датчиков и совместима с 17 моделями датчиков с технологией 3T Transducer Technology™.
Mindray M9 оснащён передовыми технологиями визуализации: mQuadro (新一代 ультразвуковая платформа), UWN⁺ Contrast Imaging (контрастная визуализация), Natural Touch Elastography (компрессионная эластография), Echo Boost™ (адаптивная обработка сигнала), TT-QA (количественный анализ движения тканей) и Stress Echo с LVO (стресс-эхокардиография с контрастированием). ИИ-инструменты Smart Doppler, iClear, iBeam и Auto PW trace автоматизируют рутинные задачи и повышают диагностическую уверенность.
Система идеально подходит для клиник и медицинских учреждений, где требуется портативное ультразвуковое оборудование экспертного класса. Mindray M9 зарегистрирован в России под номером РЗН 2017/6115 от 18.08.2017.
Хотите купить Mindray M9 по выгодной цене? Свяжитесь с нашими менеджерами:
- Мы поможем подобрать оптимальную комплектацию под ваши задачи.
- Рассчитаем стоимость с учётом лизинга или рассрочки.
- Организуем доставку по России с полным пакетом документов, монтажом и пусконаладкой.
- Проведём обучение персонала на вашей базе.
- Предоставим гарантию от 12 месяцев.
Звоните или оставляйте заявку на сайте — и получите индивидуальное коммерческое предложение в течение 24 часов!
