GE Voluson Expert 22 — ультразвуковая система ультра-премиум класса для акушерства и гинекологии: технические характеристики, цена, применение

GE Voluson Expert 22 — это ультразвуковая система экспертного класса, созданная для ранней диагностики и мониторинга в акушерстве, гинекологии и репродуктологии. Аппарат оснащен революционной платформой Lyric Architecture, которая позволяет получать 2D/3D/4D-изображения исключительного качества. Интеграция инструментов на основе искусственного интеллекта делает систему незаменимой для выявления мельчайших анатомических структур плода и органов малого таза.

Технические характеристики GE Voluson Expert 22

• Основной монитор: 23.8-дюймовый HDU (High Definition Ultrasound), Full HD

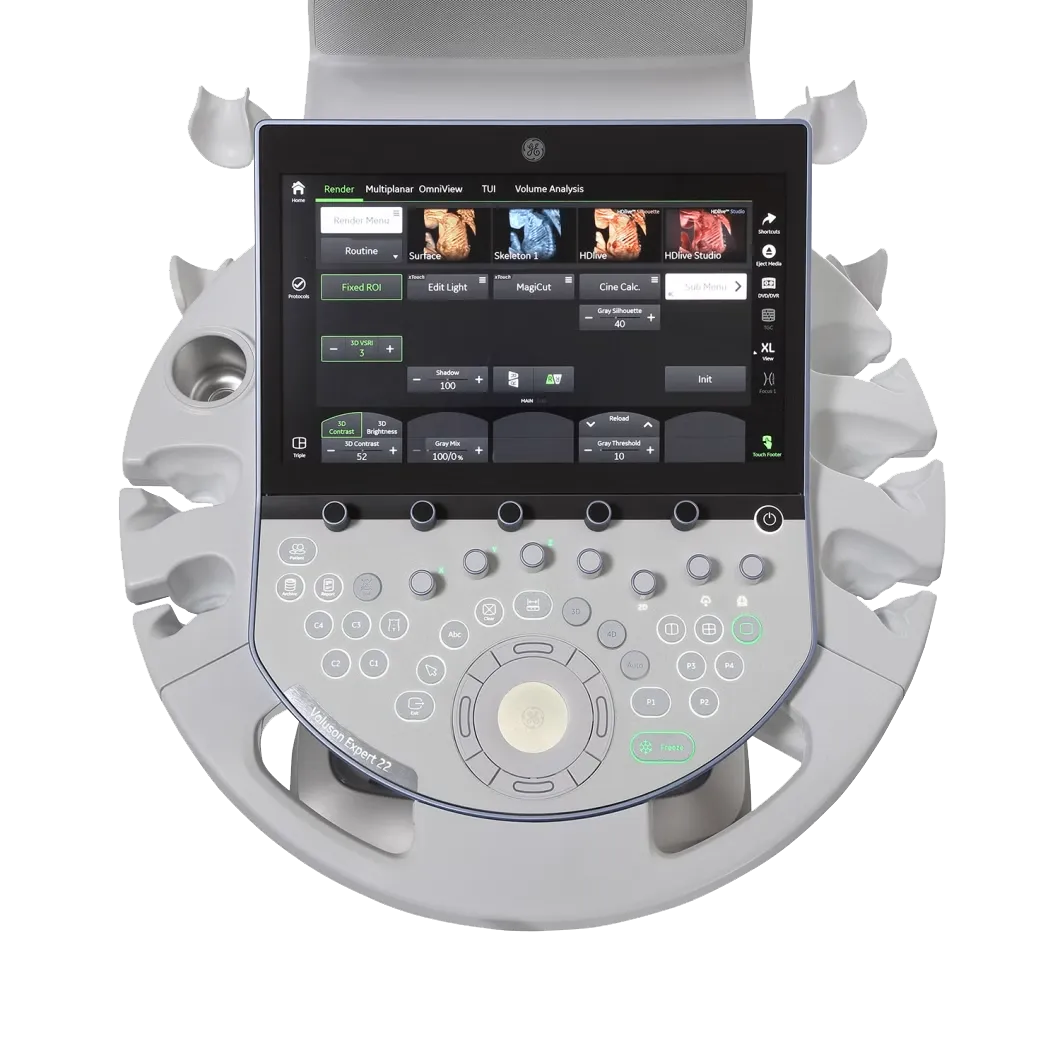

• Сенсорная панель управления: 15,6 дюйма Full HD
• Разъемы для датчиков: 4 активных коннектора
• Габариты (ширина × глубина × высота) — 580 × 960 × 1770 мм
• Масса: ~100 кг

Области применения УЗИ-системы GE Voluson Expert 22

GE Voluson Expert 22 — это специализированная система для женского здоровья, которая также подходит для широкого спектра диагностических задач:

• Акушерство — скрининг первого, второго и третьего триместров, ранняя диагностика хромосомных и структурных аномалий с 12-й недели беременности
• Фетальная кардиология — оценка сердца плода с инструментами fetalHQ и fetalHS
• Гинекология — исследование органов малого таза, диагностика миомы матки, кист и опухолей
• Репродуктология — мониторинг фолликулогенеза, поддержка ЭКО
• Маммология (Senologie) — исследование молочных желёз
• Перинатология и неонатология — оценка развития плода и новорождённых
• Урология — исследование мочевыделительной системы
• Исследование тазового дна — с инструментом SonoPelvicFloor

Ключевые преимущества GE Voluson Expert 22

Новая архитектура Lyric

В основе GE Voluson Expert 22 лежит Lyric Architecture — первая полностью новая платформа в линейке Voluson за последние годы. Она использует почти 2 миллиарда приёмо-передающих каналов, усовершенствованную видеокарту и поддержку высокочастотной 4D-визуализации. Это обеспечивает:

• Высокую скорость обработки данных в реальном времени
• Поддержку перспективных технологий визуализации
• Возможность реализации новых ИИ-инструментов

Превосходное качество 2D-изображения

Voluson Expert 22 выводит 2D-визуализацию на новый уровень с исключительным пространственным и контрастным разрешением:

• Radiant — подчёркивает контуры и улучшает восприятие границ, придавая гиперэхогенным структурам псевдотрехмерный эффект
• UltraHD — повышенное продольное и поперечное разрешение для визуализации мельчайших структур
• Augment — усиливает сигнал на глубине, помогая в визуализации глубоких органов и сложных пациентов (включая высокий ИМТ)

Ранняя диагностика с 12-й недели

Если на Voluson E10 достоверная визуализация пороков была возможна только с 15–16 недели, то Expert 22 позволяет уверенно оценивать анатомию плода уже с 12-й недели. Это стало возможным благодаря сочетанию:

• Нового электронного объёмного датчика eM6C G3
• Технологии eSTIC (сокращение времени захвата объёма на 75%)
• Инструментов анализа сердца fetalHQ и fetalHS

Интеллектуальные инструменты и ИИ

Voluson Expert 22 предлагает комплекс ИИ-инструментов, которые автоматизируют рутинные задачи:

• SonoLyst — автоматическое распознавание анатомии плода на 21 стандартном срезе второго триместра с проверкой качества
• fetalHQ — количественный анализ сократимости и формы сердца плода
• fetalHS — пошаговая навигация по анатомии сердца плода
• SonoPelvicFloor — ИИ-анализ анатомии тазового дна
• SonoCNS — автоматическое измерение параметров мозга в 3D/4D
• SonoFHR, SonoNT/IT, SonoRenderLive, Scan Assistant — автоматические калиперы, серийные расчёты и формирование отчётов

Эргономика и комфорт

• Вес уменьшен на 47 кг по сравнению с E10 — аппарат легче перемещать
• Тачскрин увеличен с 12.1″ до 15.6″ — управлять стало удобнее
• Основной экран теперь 23.8″ с высоким разрешением
• Подогреватель геля — впервые в линейке Voluson
• Настраиваемая подсветка панели, трекбола и корпуса
• Respond Probe Holder — автоматическое распознавание датчика и активация пресета

Режимы сканирования УЗИ-сканера GE Voluson Expert 22

Аппарат поддерживает все современные режимы ультразвуковой диагностики:

• B-режим (2D) — высококачественная визуализация с технологиями Radiant, UltraHD, Augment
• M-режим — оценка движения структур
• Анатомический M-режим — M-режим под произвольным углом
• Цветовое допплеровское картирование (ЦДК) — визуализация кровотока
• Энергетический допплер (ЭД) — высокочувствительная оценка низкоскоростного кровотока
• Направленный энергетический допплер — с определением направления потока
• Импульсно-волновой допплер (PW) — количественная оценка кровотока
• Постоянно-волновой допплер (CW) — оценка высокоскоростных потоков
• Высокочувствительный допплер (SlowFlowHD) — визуализация микрососудов в 2D и 3D
• Недопплеровская визуализация кровотока (B-Flow) — визуализация кровотока без допплера
• Объёмная визуализация (3D/4D) — в реальном времени
• Electronic 4D Technology (e4D) — электронная объёмная визуализация
• STIC / eSTIC — пространственно-временная корреляция для сердца плода
• HDlive Studio+ — новое поколение 3D/4D-визуализации
• HDlive Silhouette — управление отображением внутренних и внешних тканей
• Perspective Rendering — «камера-зум» для реалистичной визуализации
• VCI с OmniView — реконструкция по произвольной линии
• Uterine Trace — коронарный срез матки
• Spine Trace — панорамное отображение позвоночника
• Эластография — компрессионная и сдвиговая волна
• Кодированная контрастная гармоника — исследования с контрастными веществами
• Тканевой допплер (TDI) — оценка движения миокарда
• Панорамное сканирование — получение широкоформатных изображений
• Трапециевидный режим (виртуальный конвекс) — расширение поля обзора

Технологии и функции GE HealthCare Voluson Expert 22

В основе GE Voluson Expert 22 лежат передовые технологические решения, обеспечивающие экспертный уровень диагностики:

• Lyric Architecture — принципиально новая платформа с графическим формированием луча, обеспечивающая беспрецедентную производительность и качество изображения
• Graphic-based beamforming — формирование луча на основе графического процессора для новых уровней проникновения, разрешения и частоты кадров
• Radiant — технология улучшения контуров и границ с псевдотрехмерным эффектом
• UltraHD — повышенное аксиальное и латеральное разрешение для детализации мельчайших структур
• Augment — подавление шумов и увеличение проникновения для сложных пациентов
• HDlive Studio+ — новое поколение 3D/4D-визуализации с управлением источниками света и прозрачностью тканей
• HDlive Silhouette — управление отображением внутренних и внешних тканей
• Shadow Reduction — усовершенствованное подавление акустических теней
• SlowFlow и SlowFlow 3D — сверхчувствительная визуализация микрососудов
• eSTIC (Electronic Spatio-Temporal Image Correlation) — электронная пространственно-временная корреляция, сокращающая время захвата объёма на 75%
• Radiantflow — технология объёмного допплера на 2D-изображении
• HD-Flow — высокочувствительный цветной допплер
• SonoLyst — ИИ-инструмент для автоматического распознавания анатомии плода
• fetalHQ — количественный анализ сократимости и формы сердца плода
• fetalHS — пошаговая навигация по анатомии сердца плода
• SonoPelvicFloor — ИИ-анализ анатомии тазового дна
• SonoCNS — автоматическое измерение параметров мозга в 3D/4D
• SonoNT/IT — автоматическое измерение воротникового пространства
• SonoFHR — автоматическое определение частоты сердечных сокращений плода
• SonoRenderLive — быстрая визуализация в реальном времени
• Scan Assistant — автоматизированные протоколы исследований
• Respond Probe Holder — автоматическое распознавание датчика и активация пресета

Какие датчики используются в GE Voluson Expert 22

Выбор датчиков зависит от конкретных задач в диагностике, один из вариантов комплектации:

11L-D – Линейный мультичастотный датчик 2D, 4-10 МГц

C1-6-– Монокристальный конвексный датчик 2D, 2-5 МГц

RM7C – Объемный конвексный мультичастотный матричный монокристальный датчик 4D, с диапазоном частот 2-8 МГц

RIC5-9-D – Объемный конвексный внутриполостной датчик датчик 4D, широкополосный, мультичастотный с диапазоном частот 4-9 МГц

Аналоги и похожие модели

GE Voluson Expert 22

Абсолютный лидер в ультразвуковой диагностике в акушерстве и гинекологии.

GE Voluson Expert 20

Система чуть ниже по стоимости, но объединяет их единая архитектура Lyric, идентичная визуализация с большинством датчиков, например, с 1-6 и С2-9.

Отличаются GE Voluson Expert 22 и Expert 20 наличием технологий Ultra HD, Radiant, Graphic Flow

и исключительным качеством визуализации с датчиками:

eM6C G3 — конвексный объемный электронный матричный 4D датчик третьего поколения

с диапазоном частот от 1 до 6 МГц и 8192 элементами. Подходит для акушерско-гинекологических и абдоминальных исследований. Обеспечивает исключительную детализацию малых структур и четкое изображение на глубине.

RIC6-12 – высокочастотный внутриполостной объемный датчик, 6-12 МГц, угол обзора 160°. Особенно эффективен для 4D в первом триместре.

RM7C – первый матричный монокристальный механический объемный конвексный датчик.

1-7 МГц, кол-во элементов 576, Универсальный, легкий и компактный, со сверх качественным изображением.

GE Voluson E10

Лидер в перинатальной визуализации с 2017 года до появления новых Voluson Expert.

Отличия Voluson E10 и Expert 22:

• в платформах Radiance и новой Lyric Architecture, процессорах Intel 3 и Intel 10, видеокартах GTX 1050 и NVIDIA T1000/Quadro RTX, объеме памяти 64 Гб и 1 Тб;

• увеличенных размерах экрана с 22 дюйма до 23,8, размерах тачскрина с 12,1 дюйм до 15,6, но в то же время существенно уменьшенных габаритов и веса, возможности настройки внешней подсветки.

• возможности ранней достоверной диагностики пороков развития и изучения анатомии в Е10 с 15-16 недели, а в Expert 22 с 12 недели, благодаря инструментам eSTIC, fetalHQ и fetalHS и датчику eM6C G3;

• современных технологиях Voluson Expert 22: Radiant, UltraHD, Augment, HDlive Studio c тройным источником освещения, Shadow Reduction, SlowFlow и SlowFlow 3D, SonoRenderLive и других;

• автоматическом распознавании датчиков Respond Probe Holder;

• стоимости.

Часто задаваемые вопросы (FAQ)

Сколько стоит GE HealthCare Voluson Expert 22

Цена Voluson Expert 22 варьируется от 20 до 40 млн рублей в зависимости от комплектации. Это одна из самых премиальных ультразвуковых систем.

Есть ли гарантия на оборудование?

Да, гарантия от 12 до 36 месяцев. 5 лет удаленной технической поддержки. Для точной информации рекомендуем обратиться к менеджерам нашей компании.

Нужна ли специальная подготовка для работы на аппарате?

Да, работа с высокотехнологичным медицинским оборудованием включает в себя ознакомление с техническими характеристиками, пользовательским интерфейсом, функциями и возможностями УЗИ-системы. При монтаже оборудования проводится базовый инструктаж персонала по работе и настройкам аппарата.

В поставку также включены: двухдневный расширенный тренинг по базовым навыкам работы с системой, а также по экспертным технологиям Voluson в тренинг-центрах GE Healthcare с участием ведущих специалистов в области ультразвуковой диагностики (проезд и проживание на одного человека).

Какие особенности комплектации?

Полностью цифровая ультразвуковая система премиум-класса с искусственным интеллектом Voluson Expert 22, набор кабелей, поддержка русского языка, руководство пользования, набор выбранных датчиков, список 2D программных опций, перечень 3D/4D программных опцией, черно-белый или цветной принтер, обучение и поддержка.

Для каких исследований подходит аппарат Voluson Expert 22?

Для всех видов акушерских и гинекологических исследований, включая ранний скрининг и 3D-диагностику.
