Монокристальные датчики УЗИ: что это и зачем нужны

Что такое монокристальный датчик УЗИ

Монокристальный датчик УЗИ — это преобразователь, в котором активным элементом служит цельный синтетический кристалл со строго упорядоченной молекулярной решеткой. Такой тип пьезокристалла был открыт российскими и японскими учеными еще в 1970-х годах, однако исследования в течение многих лет были ограничены из-за сложности выращивания кристаллов.

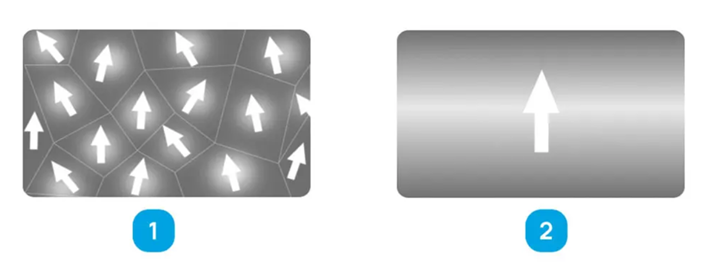

В отличие от традиционных поликристаллических датчиков, где используется пьезокерамика из множества кристаллов, монокристалл обладает структурной однородностью. Это обеспечивает превосходные пьезоэлектрические свойства. Наиболее распространенными материалами для монокристальных модулей являются релаксор-сегнетоэлектрические составы на основе PMN-PT (титано-ниобат свинца-магния). Конструкция модуля включает сам кристалл, акустические согласующие слои и демпфирующую основу. Использование выращенного в лабораторных условиях монокристалла принципиально отличает эту технологию и определяет ее ключевые преимущества в диагностике.

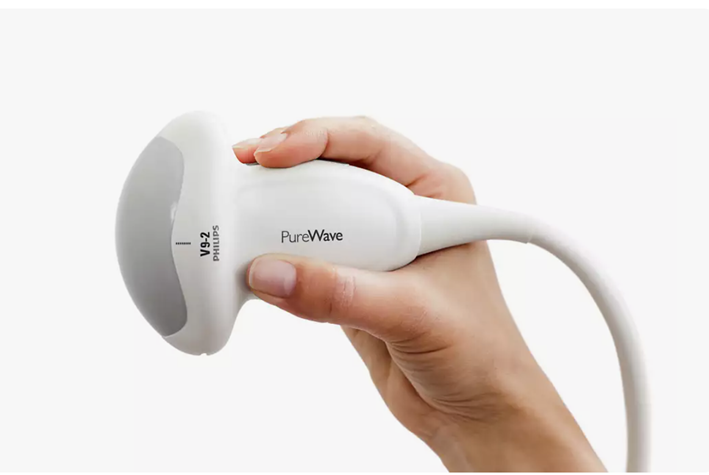

У разных производителей монокристальные датчики имеют разные названия, у Philips — PureWave, у GE — XDClear. У Philips первый датчик с технологией PureWave S5-1 появился в 2004 году, а GE представила ультразвуковые датчики XDclear в 2013-м.

Принцип работы монокристального датчика

Ключевая особенность в том, что цельный кристалл в качестве пьезоэлемента обеспечивает согласованность его колебаний. Принцип работы такого датчика:

1. Генерация ультразвукового импульса. Электрический сигнал подается на монокристалл, вызывая его деформацию. Благодаря однородности структуры кристаллической решетки деформация происходит синхронно по всему объему элемента, приводя к генерации когерентной ультразвуковой волны.
2. Прохождение и отражение волны. Ультразвук проникает в ткани организма, отражаясь от границ между структурами с разной акустической плотностью.
3. Прием эхосигналов. Отраженные механические импульсы возвращаются к поверхности преобразователя, вызывая ответную деформацию кристалла.
4. Преобразование сигнала. Механические колебания кристалла преобразуются обратно в электрические сигналы. Однородная структура монокристалла обеспечивает минимальное рассеивание энергии на этом этапе.
5. Формирование изображения. Полученные электрические сигналы обрабатываются компьютером УЗ-сканера, который строит двумерное или трехмерное изображение исследуемых структур в реальном времени.

Отличия монокристальных датчиков от обычных

В обычных сканерах используют пьезокерамику — поликристаллический материал с хаотичной структурой, где границы между кристаллитами рассеивают ультразвук. Монокристальный модуль превосходит пьезокерамику по критически важным параметрам: акустической проницаемости и энергоэффективности. Более высокий коэффициент электромеханической связи позволяет добиться лучшей четкости изображения как на поверхностном, так и на глубинном уровне. Такая способность к детализации на разных глубинах обеспечивается широкой полосой пропускания. Это свойство делает преобразователь универсальным инструментом, избавляя от необходимости его замены в ходе одного исследования (например, при переходе от осмотра глубинных структур к поверхностным).

Преимущества использования монокристальных датчиков

Использование монокристальных модулей предоставляет ряд конкретных диагностических преимуществ.

• Высокая чувствительность и глубина проникновения. Позволяют детализировать мелкие и глубоко расположенные структуры за счет улучшенного соотношения сигнал/шум.
• Снижение уровня шумов. Согласованность пьезоэлементов минимизирует шумы на изображении, улучшая качество визуализации.
• Расширенная динамическая визуализация. Стабильное качество картинки при исследовании движущихся объектов, например в кардиологии.
• Повышенная контрастность разрешения. Четкость визуализации границ между тканями различной плотности улучшает диагностику объемных образований.
• Универсальность. Монокристальная технология используется в различных типах сканирующих модулей, включая конвексные, линейные и фазированные.
• Надежность и долговечность. Производятся из качественных материалов, что гарантирует их высокую надежность и долговечность в течение длительного времени эксплуатации.

Где применяются монокристальные датчики

Монокристальные сканирующие модули наиболее востребованы в кардиологии — для диагностики сердечно-сосудистых заболеваний, в том числе с использованием доплера. Но это не единственная диагностическая область, где монокристаллы доказали свою эффективность. Они активно применяются для исследований, в которых критически важна высочайшая точность визуализации.

• В гинекологии и акушерстве: для исследования матки, органов малого таза и мониторинга состояния плода.
• В онкологии: для дифференциальной диагностики новообразований, где требуется максимальная четкость изображения и контрастность.
• В педиатрии: для проведения исследований у детей благодаря высокой чувствительности сканера.
• В урологии: для диагностики урологических заболеваний и исследований почек и мочевого пузыря.
• Для абдоминальных исследований: при сканировании глубоко расположенных органов брюшной полости, таких как печень, почки, поджелудочная железа, мочевой пузырь и аорта.
• При исследовании поверхностных структур (щитовидная железа, сосуды шеи): возможность работы с высокими частотами обеспечивает визуализацию микрокальцинатов размером до 0,1–0,3 мм.

Использование данной технологии оправданно в любой сложной диагностической ситуации, где возможности стандартного УЗ-оборудования оказываются недостаточными. Особую ценность монокристальные датчики представляют для пациентов с лишним весом и ожирением.

Ограничения и недостатки

Основным недостатком монокристальных ультразвуковых датчиков является их высокая стоимость. Сложный и дорогостоящий процесс выращивания бездефектных кристаллов напрямую влияет на цену конечного продукта. Кроме того, монокристаллы (например, PMN-PT) обладают большей хрупкостью по сравнению с керамикой, что предъявляет повышенные требования к конструкции корпуса для защиты от механических повреждений. Эти факторы делают технологию экономически целесообразной для аппаратов экспертного и высокого классов. В рутинной практике, где не требуются экстремальные характеристики, использование более доступных поликристаллических сканеров может оставаться предпочтительным с точки зрения бюджета.

FAQ:

1. Чем монокристальные датчики отличаются от стандартных?

Главное отличие — материал пьезоэлемента. Стандартные преобразователи используют пьезокерамику, которая состоит из множества мелких кристаллов. Монокристальный — цельный, однородный кристалл без внутренних дефектов.

2. В каких исследованиях используются монокристальные датчики?

Они востребованы в областях, где требуется максимальная детализация: в эхокардиографии, акушерстве и гинекологии, онкологии, педиатрии, для абдоминальных исследований.

3. Почему монокристальный датчик дает более четкое изображение?

Причина в его однородной структуре. Отсутствие границ между кристаллами минимизирует потери и рассеивание ультразвуковой энергии. В результате преобразователь генерирует более чистый сигнал и улавливает более слабые эхосигналы, что позволяет визуализировать мельчайшие структуры.

4. Каковы недостатки монокристальных датчиков?

Высокая стоимость. Сложная технология выращивания кристаллов увеличивает расходы на производство, как следствие, такие аппараты стоят дороже.

Относительная хрупкость. Монокристаллы требуют более бережного обращения и защищенного корпуса по сравнению со стандартными элементами.

5. Сколько стоит монокристальный датчик для УЗИ?

Стоимость сильно варьируется в зависимости от типа, производителя и комплектации и может достигать 2 000 000 руб. Точную стоимость необходимо уточнять у производителей и официальных дистрибьюторов, так как она является частью общей цены ультразвуковой системы.
