Матричный ультразвуковой датчик: особенности и применение

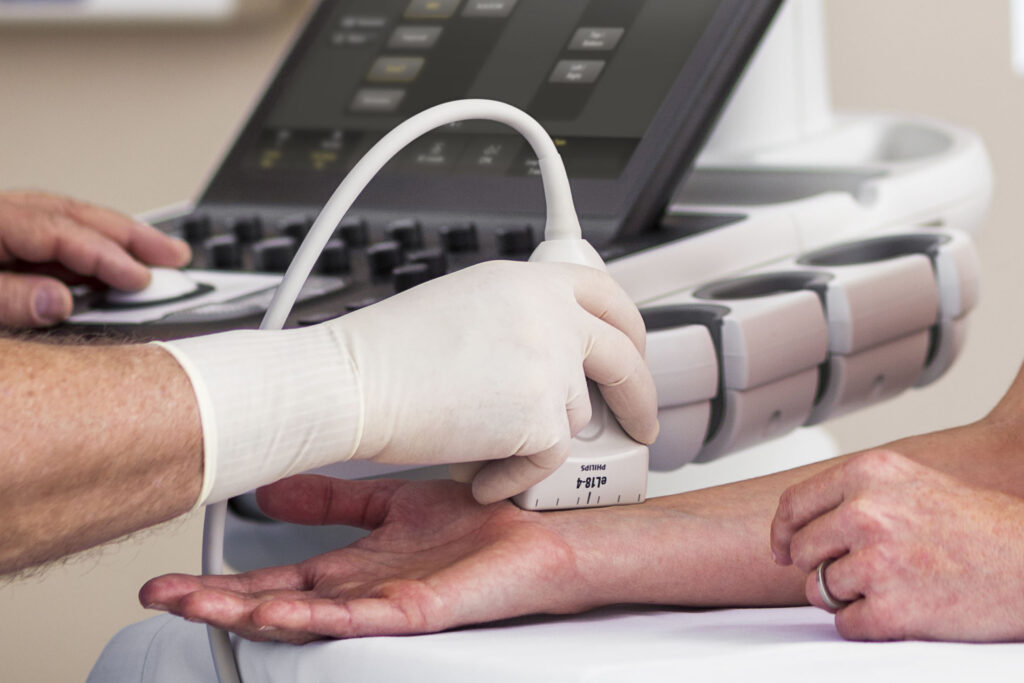

Что такое матричный датчик и как он устроен

Матричный датчик УЗИ — это преобразователь нового поколения, активная поверхность которого состоит из тысяч микроскопических пьезоэлементов, расположенных в виде прямоугольной сетки (матрицы). В отличие от стандартных линейных, где элементы выстроены в один или несколько рядов, структура данного устройства позволяет управлять ультразвуковым лучом одновременно в двух плоскостях. Конструктивно устройство представляет собой сложный многослойный «бутерброд». Он включает в себя акустическую линзу, сам массив пьезоэлементов, согласующую прослойку, демпфирующий задний слой и многоуровневую электронную плату для управления каждым элементом в отдельности.

Стоит отметить, что матричные датчики делятся на два типа, определяющих возможности объемного сканирования. Полуторамерные имеют несколько рядов элементов по одной из осей. Это позволяет улучшить фокусировку луча по толщине среза, повышая четкость 2D-изображения, но не поддерживает его электронное сканирование в объеме. Двумерные матрицы содержат примерно одинаковое количество элементов по обеим осям, что обеспечивает полное электронное управление лучом — фокусировку, сканирование и наклон. Именно такая архитектура делает его основным инструментом для объемного сканирования (3D/4D) в реальном времени, обеспечивая принципиально новое качество данных для трехмерной визуализации.

Принцип работы матричного датчика

Работа устройства основана на электронном формировании ультразвукового луча. В отличие от стандартных преобразователей, где луч движется в одной плоскости, матричный одновременно управляет множеством лучей в двух измерениях, создавая объемную область сканирования.

Это становится возможным благодаря архитектуре многоканальных преобразователей. Сложная электронная система координирует работу тысяч микроскопических пьезоэлементов, которые могут одновременно посылать и принимать ультразвуковые импульсы. Разные группы элементов активируются с точно рассчитанными задержками, формируя согласованную волновую картину. Обработка полученных эхосигналов позволяет реконструировать не двухмерное сечение, а целый массив данных для трехмерной визуализации.

Такой принцип позволяет не только получать 3D-модели в реальном времени, но и обеспечивает гибкую настройку частоты сканирования. Врач может мгновенно адаптировать параметры сканирования для детализации поверхностных структур или глубинного сканирования без замены датчика.

Преимущества матричных датчиков

1. Высокоточное объемное сканирование. Главное преимущество — возможность получать 3D/4D-изображения в реальном времени без механического движения головки устройства. Это обеспечивает непрерывное и быстрое сканирование, что критически важно при изучении сложных анатомических структур, а также снижает вероятность артефактов.
2. Улучшенная детализация и разрешение. Благодаря управлению УЗ-лучом в двух плоскостях и использованию большого числа активных элементов, система обеспечивает равномерную фокусировку по всему полю обзора. Это повышает пространственное разрешение и качество визуализации, улучшая соотношение сигнал/шум и делая изображение более четким и информативным.
3. Универсальность и эффективность. Один матричный линейный датчик способен заменить несколько специализированных. Врач может быстро переключаться между режимами сканирования поверхностных и глубоких структур, что ускоряет диагностику и повышает комфорт пациента.
4. Передовые диагностические возможности. Технология открывает путь для современных методов визуализации, таких как биплановый режим (одновременное отображение двух взаимно перпендикулярных плоскостей) и автоматическая количественная оценка объемов органов, что особенно востребовано в диагностике сердца.
5. Совместимость с передовыми методами обработки изображений. Архитектура преобразователя позволяет в полной мере использовать современные технологии, такие как соноэластография и микропузырьковая визуализация, обеспечивая более высокую точность этих исследований за счет стабильного объемного сканирования.

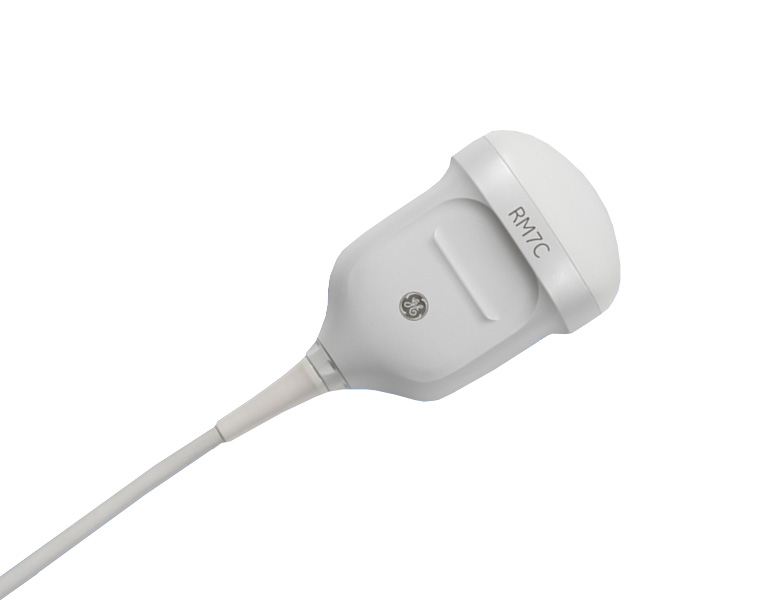

Где применяются матричные датчики

Сфера применения сосредоточена в областях, где принципиально важна точная оценка объемных и динамичных структур.

• В кардиологии: для оценки функции желудочков и предсердий, анализа работы клапанов, выявления сложных пороков и точного расчета фракции выброса. Это золотой стандарт в диагностике сердца.

• Акушерстве и гинекологии: для построения фотореалистичных изображений плода, точной диагностики аномалий развития лицевых структур, конечностей, позвоночника и сердца плода.

• Исследованиях сосудов: для трехмерной визуализации сосудистых разветвлений, оценки состояния стенок сосудов и характеристик атеросклеротических бляшек.

• Урологии: для объемного сканирования предстательной железы, что повышает точность биопсии и планирования хирургических вмешательств.

• Педиатрии: для неонатальных исследований головного мозга через родничок, позволяя выявить минимальные структурные изменения.

• Хирургии: для интраоперационной навигации и контроля полноты удаления опухолей.

Отличие матричных датчиков от других типов

Ключевое отличие — в архитектуре пьезоэлементов и, как следствие, в возможностях управления лучом.

• От линейных преобразователей. Линейные имеют элементы, расположенные в один ряд, и обеспечивают хорошее разрешение, но только в прямоугольной области обзора и без возможности объемного сканирования.

• От конвексных. Конвексные обеспечивают веерообразное поле обзора, оптимальное для глубоких органов, но также не поддерживают управление лучом в двух плоскостях, что ограничивает возможности получения объемных изображений.

• От механических 3D. Старые системы 3D создавали объемное изображение за счет механического качания или вращения обычного датчика. Матричный же делает это электронным способом — мгновенно, бесшумно и надежнее, без искажений от механического движения.

FAQ:

1. Что такое матричный датчик в УЗИ?

Это преобразователь, активная поверхность которого состоит из тысяч микроскопических пьезоэлементов, расположенных в виде прямоугольной сетки (матрицы). Его ключевая особенность — способность управлять ультразвуковым лучом одновременно в двух плоскостях, что является основой для получения объемных изображений (3D/4D) в реальном времени.

2. Где чаще всего применяется матричный датчик?

Наиболее востребован в областях, где критически важна точная оценка объемных и динамичных структур:

• Эхокардиография (диагностика сердца, оценка функции клапанов и желудочков).

• Акушерство высокого риска (детальная визуализация морфологии плода).

• Исследования сосудов (трехмерная визуализация сосудистых разветвлений).

• Урология (объемное сканирование предстательной железы).

• Педиатрия (неонатальные исследования головного мозга).

• Хирургия (контроль удаления опухолей).

3. Какие преимущества дает матричный датчик врачу?

• Высокая скорость и эффективность: один преобразователь заменяет несколько специализированных, что ускоряет диагностику.

• Прецизионная визуализация: возможность получать 3D-модели органов и анализировать анатомию в любой плоскости.

• Улучшенная эргономика: отсутствие необходимости частой смены датчиков упрощает работу и повышает комфорт пациента.

4. Можно ли использовать матричный датчик для 3D/4D-сканирования?

Да, именно для этого он и создан. Этот преобразователь является основным инструментом для полноценного 3D/4D-сканирования. В отличие от устаревших механических систем, он формирует объемное изображение электронным способом — быстрее, надежнее и без искажений.
