Измеритель мощности и частоты ИМЧ-01 – контроль УВЧ-аппаратов

ИМЧ-01 — это профессиональный портативный прибор, разработанный специально для контроля параметров электромагнитного поля, генерируемого аппаратами коротковолновой (УВЧ) терапии. Данный измеритель мощности УВЧ незаменим в медицинских учреждениях, сервисных центрах и на производственных линиях, где требуется оперативная и достоверная оценка выходной мощности и частоты УВЧ-генераторов.

Благодаря своей универсальности, измеритель частоты и мощности ИМЧ-01 одинаково эффективно работает как с аппаратами, оснащёнными конденсаторными электродами, так и с индукторными системами, что делает его востребованным инструментом для широкого спектра физиотерапевтического оборудования.

Прибор внесён в Государственный реестр средств измерений (ГРСИ РФ) под номером 47325-11, что подтверждает его соответствие всем метрологическим требованиям и позволяет использовать его для официального контроля УВЧ-аппаратов.

]

Назначение и области применения

Главная задача измерителя мощности и частоты ИМЧ-01 — обеспечение безопасной и эффективной работы УВЧ-аппаратов путём регулярного контроля их выходных параметров. Прибор для измерения мощности используется:

• при выпуске УВЧ-аппаратов из производства — для финальной настройки и проверки соответствия техническим условиям;

• после капитального или текущего ремонта — для подтверждения восстановленных характеристик;

• в ходе планового технического обслуживания — для выявления отклонений, которые могут снизить терапевтический эффект или создать риски для пациента;

• при сертификационных испытаниях — как аттестованное средство измерения, обеспечивающее достоверный контроль параметров.

Кроме того, измеритель частоты ИМЧ-01 применяется в научно-исследовательских лабораториях при разработке новых УВЧ-устройств, а также в учебных центрах для демонстрации принципов высокочастотной электроники

Технические характеристики с пояснениями

Приведём ключевые параметры с комментариями, чтобы пользователь понимал их практическую ценность.

Параметр	Значение	Пояснение
Диапазон измерения частоты	10 Гц – 45 МГц	Перекрывает все рабочие частоты УВЧ-аппаратов (стандартные 27,12 МГц и др.), а также низкочастотные режимы.
Диапазон измерения поглощаемой мощности	3 – 200 Вт	Позволяет контролировать как маломощные портативные аппараты, так и стационарные установки высокой интенсивности.
Погрешность измерения мощности	≤ 12 %	Обеспечивает достаточную точность для медицинского применения, соответствует отраслевым нормативам.
Погрешность измерения частоты	≤ 0,005 %	Исключительно высокая точность, необходимая для корректной настройки резонансных контуров.
Активное сопротивление нагрузки	50± 2 Ом	Стандартное значение для ВЧ-трактов, обеспечивает согласование и минимизацию отражённой мощности.
Индикация	цифровая, светодиодная	Яркие крупные символы, хорошо читаемые даже при ярком освещении.
Питание	~220 В, 50 Гц	Работает от стандартной сети, не требует дополнительных преобразователей.
Потребляемая мощность	≤ 5 В·А	Экономичный прибор, практически не нагревается.
Время установления режима	≤ 1 мин	Быстрый выход на рабочий режим, не задерживает измерения.
Рекомендуемое время измерения при мощности >50 Вт	≤ 30 с	Защищает резистивную нагрузку от перегрева при длительных замерах высокой мощности.
Габариты	330×290×100 мм	Компактный, легко размещается на рабочем столе.
Масса	≤ 1,5 кг	Удобно переносить между кабинетами или выезжать на объекты.

Принцип работы и конструктивные особенности

Принцип действия Измерителя мощности и частоты ИМЧ-01 основан на измерении значения эффективного напряжения высокой частоты на активном сопротивлении нагрузки при измерении мощности и измерении количества периодов высокочастотных колебаний за определённый период времени при измерении частоты. Величина измеряемого параметра отображается на светодиодном шестиразрядном цифровом индикаторе. Управление режимом работы (измерение мощности или частоты) осуществляется кнопкой выбора режима измерения.

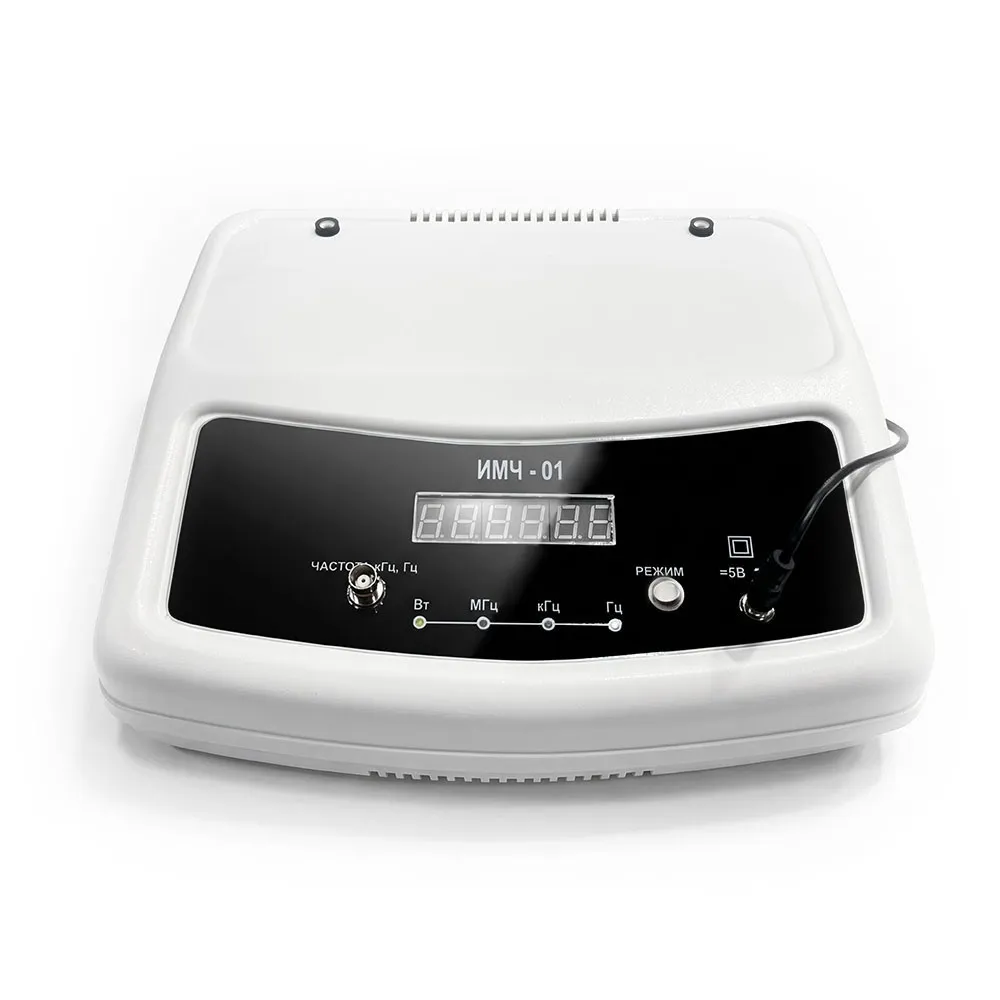

Конструктивно прибор выполнен в компактном корпусе с удобным расположением органов управления на лицевой панели. Все компоненты проходят предварительный отбор, что обеспечивает средний срок службы более 10 лет

Ключевые преимущества ИМЧ-01

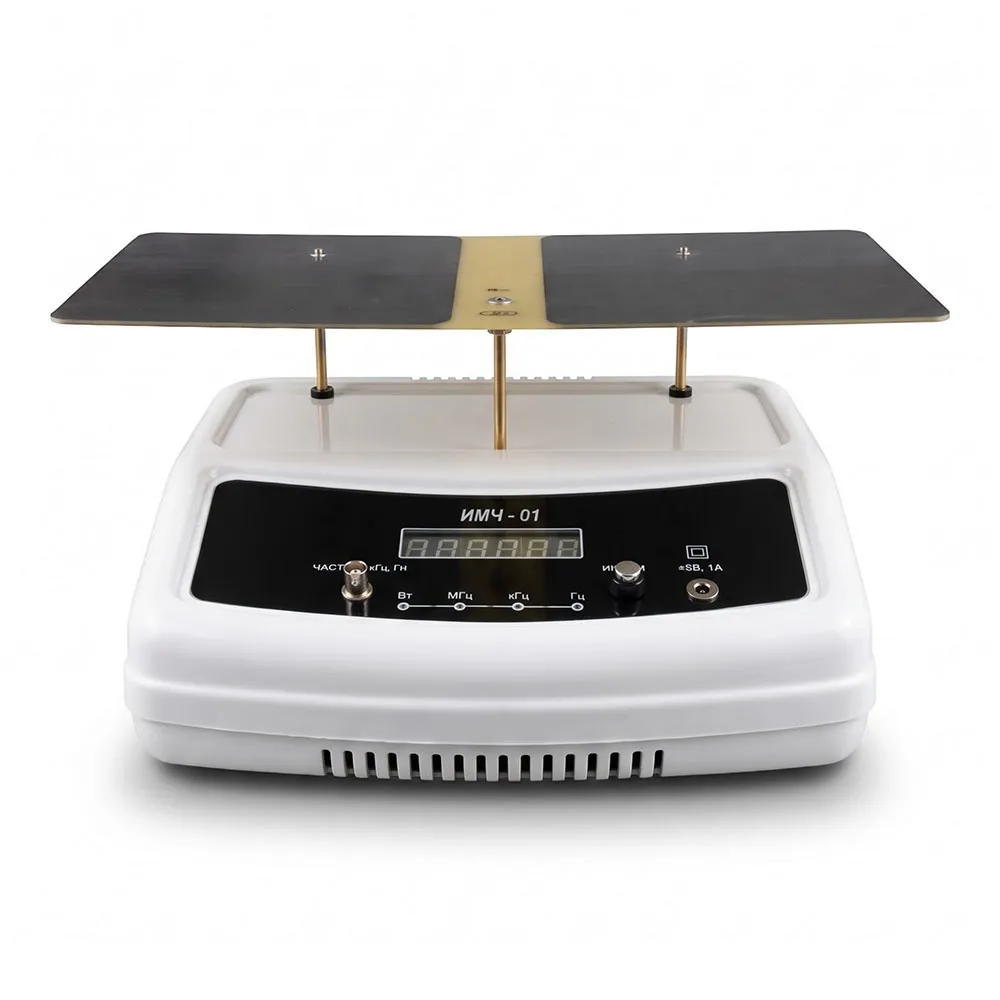

1. Универсальность подключения — входящие в комплект пластина с воспринимающими электродами и виток связи позволяют работать как с конденсаторными электродами, так и с индукторными системами, что обеспечивает совместимость с любыми моделями УВЧ-аппаратов отечественного и импортного производства.

2. Двухпараметровый контроль — измерение мощности и частоты экономит время, исключает необходимость использовать два отдельных прибора.

3. Высокая надёжность — все компоненты проходят предварительный отбор, средний срок службы превышает 10 лет.

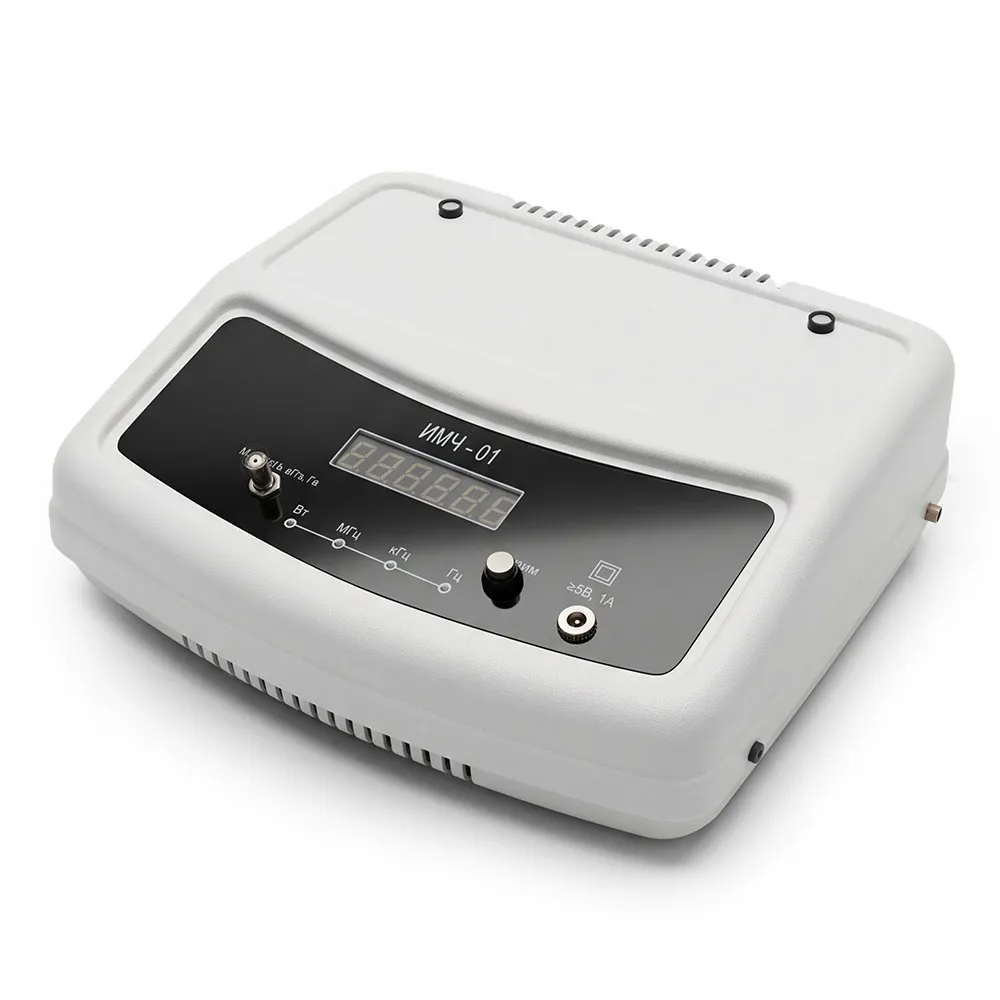

4. Простота эксплуатации — на лицевой панели измерителя расположены: цифровой индикатор, светодиоды индикации выбранного режима и кнопка выбора режима измерений. Время установления рабочего режима — не более 1 минуты. Дополнительных настроек не требуется.

5. Малая погрешность — обеспечивает достоверные результаты, что критически важно для безопасности пациентов (неправильная мощность может привести к ожогам или недостаточному лечению).

6. Поверка — по запросу заказчика прибор может быть направлен на первичную поверку в аккредитованную лабораторию (ФБУ «Ростест-Москва»). Поверка осуществляется по методике МП РТ 1531-2011, по её результатам выдается свидетельство о поверке.

7. Гарантийное обслуживание — 12 месяцев с возможностью продления до 24 месяцев по отдельному договору.

8. Внесение в ГРСИ — регистрационный номер 47325-11 подтверждает статус средства измерения, допущенного к применению на территории РФ.

Применение в реальной клинической практике

В многопрофильных больницах и физиотерапевтических отделениях УВЧ-аппараты работают ежедневно по нескольку часов. Со временем выходная мощность может дрейфовать из-за старения ламп, изменения ёмкости конденсаторов или нестабильности питания. Регулярный контроль с помощью измерителя мощности и частоты ИМЧ-01 позволяет своевременно выявлять отклонения и корректировать настройки, тем самым:

• обеспечивая точность дозировки энергии при лечении остеохондроза, артритов, воспалительных заболеваний;

• продлевая ресурс самого УВЧ-аппарата за счёт своевременного обнаружения нештатных режимов;

• снижая риск судебных исков со стороны пациентов из-за некачественно проведённых процедур.

Пример из практики: при плановом ТО аппарат УВЧ-30 показал мощность 36 Вт вместо паспортных 30 Вт (завышение на 20 %). Благодаря измерению ИМЧ-01 техник отрегулировал выходную мощность, вернув её в норму, что предотвратило перегрев электродов и возможные ожоги.

Поверка и калибровка

ИМЧ-01 входит в перечень средств измерений, подлежащих государственному метрологическому контролю (регистрационный номер в ГРСИ РФ — 47325-11). Поверка проводится по методике МП РТ 1531-2011 в аккредитованных органах Росстандарта.

Межповерочный интервал составляет 1 год. Все данные о поверке заносятся в паспорт изделия. Прибор может быть направлен на первичную поверку в ФБУ «Ростест-Москва» по запросу заказчика

Комплектация поставки

Стандартный комплект ИМЧ-01 включает:

• измеритель в сборе;

• кабель питания (длина 1,8 м);

• панель с двумя воспринимающими электродами;

• виток связи;

• стойки токопроводящие с опорой под панель электродов и виток связи;

• прокладки диэлектрические;

• руководство по эксплуатации на русском языке;

• паспорт с отметкой о поверке;

• гарантийный талон;

• мягкий кейс для транспортировки.

Условия эксплуатации и хранения

Прибор рассчитан на работу в закрытых помещениях при температуре окружающего воздуха от +5 °C до +40 °C и относительной влажности до 85 % (без конденсации). Не допускается воздействие прямых солнечных лучей, агрессивных паров и пыли.

Измеритель может транспортироваться автомобильным, железнодорожным, воздушным, водным транспортом в соответствии с правилами перевозок, действующими на транспорте данного вида, с температурой окружающего воздуха от 5 °C до 40 °C. При внесении в помещение, температура которого превышает температуру наружного воздуха более чем на 10 °C, следует перед включением выдержать измеритель не менее 1 часа.

Сравнение с аналогами

На рынке представлены измерители других марок (например, Rohde & Schwarz NRT). Однако ИМЧ-01 выгодно отличается:

• ценой – в 3–5 раз доступнее импортных аналогов при сравнимых характеристиках;

• сервисной поддержкой – производитель находится в РФ, нет проблем с логистикой запчастей;

• наличием поверки в Ростесте – многие импортные приборы требуют дополнительной адаптации и калибровки под российские стандарты;

• компактностью – весит всего 1,5 кг против 4–6 кг у зарубежных моделей.



Условия заказа и доставки

• Срок изготовления под заказ – 30 рабочих дней (возможно ускорение при наличии на складе).

• Доставка транспортными компаниями (ПЭК, Деловые Линии, СДЭК) за счёт заказчика.

• Оплата – безналичный расчёт, лизинг, рассрочка на 6 месяцев (для юридических лиц).

• Гарантия – 12 месяцев, сервисное обслуживание на весь срок службы

Сервисное обслуживание и поддержка

Компания «НПФ Пульс» является прямым производителем, что гарантирует оперативное получение запасных частей и квалифицированную помощь. Мы предоставляем:

• консультации по настройке и эксплуатации по телефону и электронной почте;
• выезд инженера на территорию заказчика (по предварительному согласованию);
• ремонт в гарантийный и послегарантийный период с использованием оригинальных комплектующих;
• обучение персонала работе с прибором (очное или дистанционное).

Срок ремонта не превышает 14 рабочих дней с момента поступления в мастерскую.

Часто задаваемые вопросы (FAQ)

Вопрос: Для каких аппаратов подходит ИМЧ-01?
Ответ: Измеритель предназначен для работы с медицинскими аппаратами коротковолновой (УВЧ) терапии, оснащёнными как конденсаторными электродами, так и индукторными системами. Прибор совместим с любыми моделями УВЧ-аппаратов отечественного и импортного производства, чья выходная мощность не превышает 200 Вт, а частота лежит в диапазоне 10 Гц – 45 МГц.

Вопрос: Нужно ли поверять прибор ежегодно?
Ответ: Да, согласно законодательству РФ, средства измерений должны проходить периодическую поверку с интервалом 1 год. Поверка проводится по методике МП РТ 1531-2011.

Вопрос: Какая погрешность измерения у ИМЧ-01?
Ответ: Погрешность измерения мощности составляет не более 12 %, частоты — не более 0,005 %.

Вопрос: Где можно поверить прибор?
Ответ: Поверка проводится в аккредитованных органах Росстандарта, например, в ФБУ «Ростест-Москва».

Вопрос: Какой срок изготовления?
Ответ: Срок производства ИМЧ-01 составляет 30 рабочих дней (возможно ускорение при наличии на складе).
