Что такое чреспищеводный датчик
TEE-датчики (чреспищеводные, транспищеводные, трансэзофагеальные) — это специализированные ультразвуковые преобразователи, предназначенные для проведения ультразвукового исследования сердца (эхокардиографии) через стенку пищевода. Конструктивно датчик представляет собой гибкий эндоскоп с миниатюрным ультразвуковым преобразователем на дистальном конце. Современные модели обеспечивают высокую частоту сканирования (3–10 МГц), что в 2–3 раза превышает возможности стандартных трансторакальных преобразователей. Особенности конструкции включают в себя систему дистального управления для изменения угла сканирования (до 180°) и термозащиту для безопасного контакта со слизистыми.
В каких случаях используется чреспищеводный датчик
-
Диагностика патологий клапанов: вегетации при инфекционном эндокардите, регургитация.
-
Оценка протезов: функции механических и биологических клапанов.
-
Поиск источников тромбоэмболии: диагностика тромбов в ушке левого предсердия.
-
Врожденные пороки: дефекты межпредсердной перегородки, аномалии сосудов.
-
Интраоперационный мониторинг: контроль во время кардиохирургических вмешательств.
Использование чреспищеводного УЗИ в этих случаях обладает преимуществами высокой чувствительности и точности, позволяя получать детализированные изображения структур сердца, которые труднодоступны при стандартной трансторакальной эхокардиографии. В некоторых клинических ситуациях это исследование является критическим для уточнения диагноза или оценки эффективности терапевтических мер, например после установки протезов или при приступах инсульта.
Преимущества и ограничения
Преимущества
-
Высокое разрешение изображения за счет близкого расположения к сердцу.
-
Отсутствие акустических помех (ребра, легкие).
-
Возможность детальной визуализации задних отделов сердца.
-
Минимальное влияние на дыхательную функцию и отсутствие необходимости в анестезии общего типа, что обеспечивает безопасное проведение процедуры.
-
Возможность непрерывного мониторинга во время длительных кардиохирургических операций, что недоступно при трансторакальном исследовании.
Ограничения
-
Инвазивность процедуры.
-
Риск осложнений (0,01–0,1% случаев).
-
Противопоказания при патологиях пищевода.
-
У некоторых пациентов возможна сильная рвотная реакция или дискомфорт, что требует применения седативных средств или альтернативных методов обследования.
Особенности хранения чреспищеводного датчика
-
Температурный режим: +15…+25 °C.
-
Влажность: 30–70%.
-
Положение: свободная подвеска без перегибов рабочей части, запрещается хранение в согнутом состоянии.
-
Защита: от прямого солнечного света и источников УФ-излучения.
Рекомендуется хранить датчик в оригинальной упаковке или в специально предназначенном чехле, чтобы защитить от механических повреждений и загрязнений.
Перед использованием необходимо проверить состояние датчика, убедиться в отсутствии повреждений или загрязнений, что влияет на качество исследования.
Обработка чреспищеводного датчика
Обработка состоит из нескольких этапов:
1. Предварительная очистка: проточная вода + нейтральное моющее средство.
2. Дезинфекция высокого уровня: глутаровый альдегид 2,5% (20 минут).
3. Промывка: стерильная вода для удаления остатков дезинфектанта.
4. Сушка: вертикальное положение в специальном шкафу.
Использование автоматических дезинфекторов DSD-201 рекомендуется для стандартизации процесса.
После обработки осмотрите датчик на наличие повреждений или загрязнений перед повторным использованием. Рекомендуется соблюдать указанные рекомендации в соответствии с инструкциями производителя и дезинфекторов.
Как выбрать чреспищеводный датчик
-
Совместимость с УЗИ-аппаратом. Убедитесь, что выбранный преобразователь поддерживается вашей ультразвуковой системой.
-
Частотный диапазон (педиатрия: 5–10 МГц, взрослые: 3–7 МГц).
-
Диаметр рабочей части (для детей: ≤ 8 мм, для взрослых: 10–14 мм).
-
Функционал: наличие 3D/4D-визуализации, доплеровских режимов. Эти параметры повышают диагностические возможности.
-
Рекомендуется выбирать модели с системой термоконтроля для предотвращения ожогов слизистой.

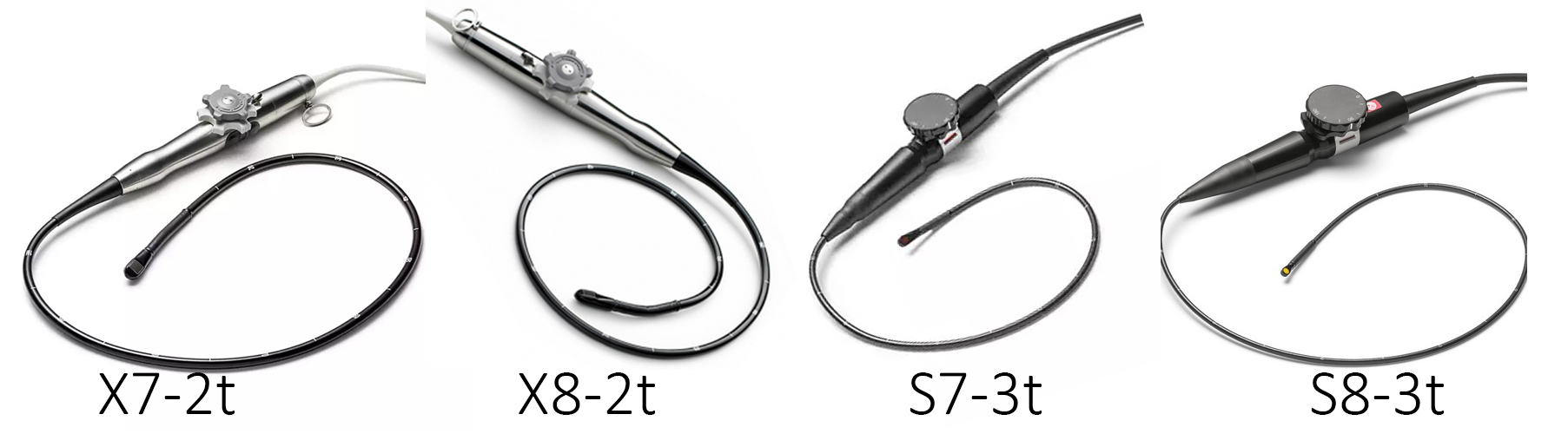

Чреспищеводные датчики Philips, совместимые с ультразвуковыми системами Philips EPIQ и Affiniti:
Для взрослых:
Philips X7-2t — чреспищеводный датчик xMatrix PureWave обеспечивает превосходную 3D-визуализацию сердца при самых сложных клинических случаях, поддерживая все основные режимы, сочетая высокое разрешение и глубину проникновения.
2500 элементов
2–7 МГц частотный диапазон
Philips X8-2t — уникальный чреспищеводный мультичастотный датчик xMatrix PureWave для сложных кардиологический исследований с навигацией на основе слияния изображений и настраиваемой кнопкой пользователя. Возможность получения изображений в режимах: 2D, Live xPlane, Live 3D, 3D с масштабированием, с полным объемом и 3D в цвете.
2500 элементов
2–8 МГц частотный диапазон
105° x 105° объёмное поле обзора
Для педиатрии:
Philips S7-3t — чреспищеводный датчик с узкой апертурой 7,25 мм, обеспечивает детальную визуализацию клапанов и малых структур сердца в 2D.
3–7 МГц
90° поле обзора
Philips S8-3t — чреспищеводный датчик S8-3t для пациентов весом от 2,5 кг. Возможность получения изображений в режимах: 2D, управляемый импульсно-волновой доплер, непрерывно-волновой доплер, ЦДК, XRES, гармоническая визуализация и M-режим.
3–8 МГц частотный диапазон
90° поле обзора
Рекомендуем видеозапись выступления профессора Саидовой Марины Абдулатиповны на тему «Чреспищеводная эхокардиография — ведущий визуализирующий метод при транскатетерных вмешательствах на клапанах сердца».
FAQ:
Что показывает чреспищеводный датчик УЗИ?
Детальную визуализацию структур сердца, недоступных для стандартного доступа: задние отделы, клапанный аппарат, ушко левого предсердия.
В чем отличие чреспищеводного УЗИ от трансторакального?
Основное отличие — путь доступа: через пищевод вместо грудной стенки. Это обеспечивает лучшее качество изображения, но требует специальной подготовки.
Есть ли противопоказания к чреспищеводному исследованию?
Да: варикозное расширение вен пищевода, дивертикулы, стриктуры, острый эзофагит, нестабильная гемодинамика.
Нужна ли седация при проведении УЗИ через пищевод?
При плановых исследованиях обычно используется местная анестезия. Глубокая седация применяется при интраоперационном мониторинге.
Какие аппараты совместимы с чреспищеводными датчиками?
Современные как стационарные, так и портативные УЗИ-системы от среднего до экспертного класса: например, недорогая Philips Affiniti 30 поддерживает даже чреспищеводный монокристальный матричный датчик X7-2t.
