Что означает B-режим в ультразвуковом аппарате
Режим работы B, или B-режим УЗИ, представляет собой базовый и наиболее распространенный способ визуализации в ультразвуковой диагностике. Его еще называют двухмерным или серошкальным режимом, а также режимом яркости (B-mode). При этом методе УЗИ формируется черно-белое изображение, где яркость каждой точки зависит от интенсивности отраженного ультразвукового сигнала.
B-режим появился после амплитудного А-режима, который отображал эхосигналы в виде одномерных пиков. В отличие от А-, B-режим позволил получить двухмерную визуализацию тканей и органов, что значительно расширило возможности ультразвуковой диагностики.
Сегодня B-режим является стандартным способом работы большинства ультразвуковых аппаратов и служит основой для визуализации в 2D УЗИ. Без него невозможно представить современное ультразвуковое исследование.
Где применяется режим B
Благодаря своей способности создавать четкую двухмерную визуализацию тканей и органов B-режим УЗИ широко используется в различных областях медицины. Этот метод незаменим при обследовании брюшной полости, он позволяет оценить состояние печени, почек, поджелудочной железы и других органов.
В эндокринологии B-скан применяется для диагностики заболеваний молочной и щитовидной желез, обеспечивая детальное отображение структуры тканей. В сосудистой диагностике помогает визуализировать стенки сосудов и выявлять изменения внутри их просвета.
Кардиологи используют B-метод УЗИ для оценки работы клапанов сердца и анализа сократительной функции желудочков, что важно для выявления различных сердечных патологий.
Принцип формирования изображения в B-режиме

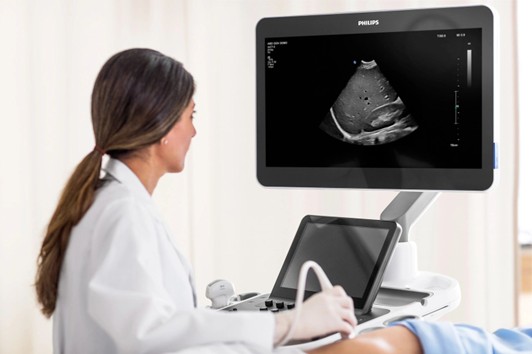

Формирование изображения в двухмерном режиме УЗИ основано на отражении ультразвуковых волн от тканей и органов в реальном времени. Ультразвуковой датчик посылает звуковые импульсы, которые, проходя через тело, частично отражаются от границ различных структур. Отраженные эхосигналы регистрируются и преобразуются в двухмерную визуализацию на экране аппарата.
Каждая точка изображения соответствует отраженному сигналу с определенной интенсивностью (яркостью). Если ультразвуковая волна свободно проходит через ткань, не отражаясь, на экране эта область будет черной. При частичном отражении и поглощении ткань отображается в оттенках серого, а при полном отражении плотная структура или граница ткани визуализируется белой линией (бликом). Таким образом формируется черно-белая картинка, состоящая из множества точек с разной яркостью.
Современные ультразвуковые аппараты способны отображать до 256 оттенков серого цвета, что обеспечивает высокую детализацию и реалистичность изображения. Анализ амплитуды и фазы отраженных сигналов позволяют точно определить структуру тканей и выявить патологические изменения.
В результате B-скан дает двухмерное очертание органов и сосудов, позволяя специалистам оценивать их состояние и строение. Полученная черно-белая картинка хорошо воспринимается глазом и обеспечивает высокую информативность диагностики.
Преимущества и ограничения режима B
Преимущества двухмерного УЗИ:
-
получение четких двухмерных изображений органов и тканей в реальном времени;
-
высокая контрастность и возможность отображения до 256 оттенков серого;
-
безопасность (отсутствие лучевой нагрузки) и неинвазивность;
-
универсальность метода.
Ограничения метода:
-
качество изображения может ухудшаться при наличии газов в кишечнике или костных структурах;
-
двухмерная визуализация не всегда позволяет полностью оценить сложные трехмерные анатомические структуры, что требует применения дополнительных режимов или методов визуализации.
Несмотря на некоторые ограничения, 2D-УЗИ остается незаменимым инструментом в ультразвуковой диагностике, обеспечивая высокую информативность и безопасность исследований.
Как настроить и использовать B-режим в аппарате
Для получения качественного изображения важно правильно настроить основные параметры.
-
Глубина сканирования — выбирается в зависимости от исследуемой области.
-
Размер сектора — регулирует ширину обзора.
-
Количество линий — влияет на детализацию изображения.
-
Положение фокусов — обеспечивает четкое отображение нужных слоев тканей.
-
Компенсация усиления по глубине (TGC) — балансирует яркость на разных уровнях.
-
Усиление (Gain) — регулирует яркость и контрастность изображения.
-
Freeze и кинопетля — позволяют остановить картинку и просмотреть последовательность кадров.
-
Автоматическая оптимизация — помогает быстро получить качественный результат.
-
Гармоническое изображение — повышает детализацию и качество картинки.
Правильная настройка этих функций обеспечивает четкое и информативное изображение, что важно для точной диагностики. Перед каждым исследованием рекомендуется проверять и корректировать параметры, особенно если на одном аппарате работают несколько врачей.
Отличия B-режима от других режимов сканирования
Главная особенность стандартного режима УЗИ B — высокая пространственная разрешающая способность, позволяющая детально рассматривать анатомические структуры.
В отличие от M-режима, который отображает движение тканей вдоль одной линии в виде графика времени, B-метод предоставляет полноценную плоскостную карту с реальным изображением органов. Это существенно расширяет диагностические возможности, позволяя ориентироваться в топографии и выявлять морфологические изменения.
По сравнению с доплером (например, цветовым или энергетическим), B-скан не отображает движение крови, а фокусируется на структуре и границах тканей. Доплер используется для оценки кровотока и скорости движения, тогда как 2D — для визуализации форм и контуров.
2D отличается и от 3D/4D-сканирования, которое обеспечивает объемные изображения и позволяет анализировать объемные анатомические объекты. Однако B-режим продолжает играть ключевую роль благодаря своей скорости, точности и универсальности при первоначальном осмотре пациента.
Таким образом, базовый режим визуализации В занимает фундаментальное место в ультразвуковой диагностике, дополняя и сочетаясь с другими режимами для полного и комплексного обследования.
Как выбрать УЗИ-аппарат под необходимые задачи
При выборе ультразвукового аппарата в первую очередь стоит обратить внимание на качество черно-белого режима сканирования — именно B-метод является базовым и основополагающим для большинства ультразвуковых исследований. От четкости изображения зависит точность диагностики и возможность детализации анатомических структур. Важно выбирать аппарат с оптимальной настройкой параметров B-режима: глубина сканирования, усиление, наложение фокусов и другие технические характеристики должны обеспечивать понятное и информативное изображение.
Для специфических задач, например при проведении УЗИ при беременности, обращайте внимание на наличие функций, которые позволяют получить более точную информацию о состоянии плода и плаценты.
Хотя 2D-УЗИ остается основой большинства исследований, современные аппараты часто оборудованы и дополнительными возможностями: цветным и энергетическим доплером для оценки кровотока, 3D- и 4D-режимами для объемного моделирования. Эти функции расширяют диагностические возможности, но окончательный выбор режима сканирования всегда зависит от конкретных задач и специализации врача.
